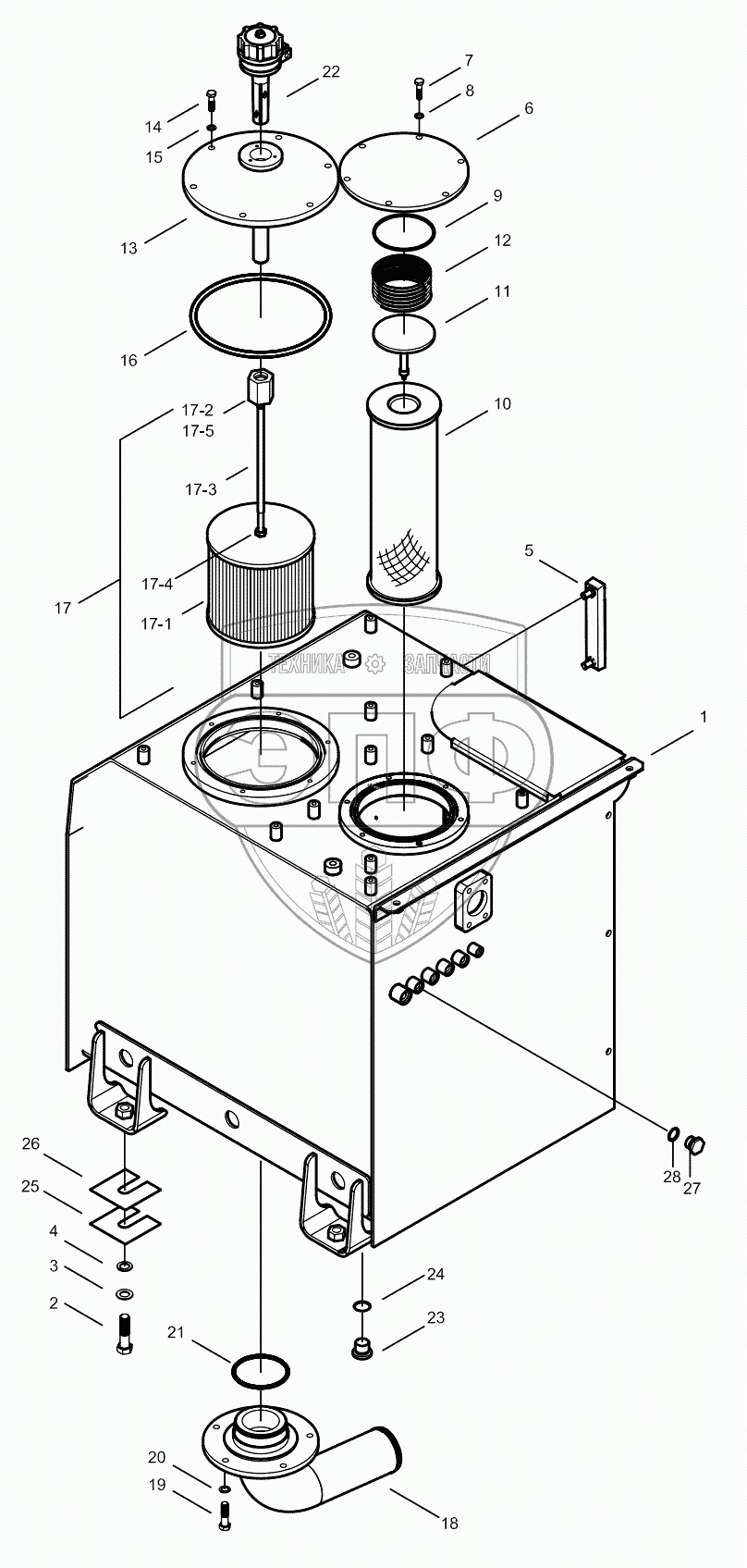

Каталог запасных частей к технике: Hidromek HMK 300LC. HYDRAULIC TANK MOUNTING
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
17_1
17_1
17_2
17_3
17_3
17_4
17_5
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H253400200 | Hydraulic Tank W.A. | Нет на складе | |
| 1 | H253400201 | Hydraulic Tank W.A. | Нет на складе | |
| 1 | H253400202 | Hydraulic Tank W.A. | Нет на складе | |
| 2 | N01/0233578 | Bolt, Hex. | Нет на складе | |
| 3 | N03/1310014 | Washer, Spr. | Нет на складе | |
| 4 | N03/0100027 | Washer, Pln. | Нет на складе | |
| 5 | H343403601 | Gauge Level | Нет на складе | |
| 6 | H343403700 | Cover, Return | Нет на складе | |
| 7 | N01/0232465 | Bolt, Hex. | Нет на складе | |
| 8 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 9 | N10/2018957 | O-Ring | Нет на складе | |
| 10 | H343403802 | FILTER, OIL | Нет на складе | |
| 11 | H343403900 | Valve, Check | Нет на складе | |
| 12 | H343404000 | Spring | Нет на складе | |
| 13 | H343404100 | Cover, Suction | Нет на складе | |
| 13 | H253405400 | Cover, Suction | Нет на складе | |
| 14 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 15 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 16 | N10/2022957 | O-Ring | Нет на складе | |
| 17 | H343404601 | Strainer Ass'y, Suc. | Нет на складе | |
| 17 | H253404400 | Strainer Ass'y, Suc. | Нет на складе | |
| 17_1 | H349081001 | STRAINER | Нет на складе | |
| 17_1 | H259081001 | Element, Filter | Нет на складе | |
| 17_2 | H349081002 | Guide Holder | Нет на складе | |
| 17_3 | H349081007 | Center Bolt | Нет на складе | |
| 17_3 | H259081003 | Center Bolt | Нет на складе | |
| 17_4 | N02/3570206 | Nut, Hex. | Нет на складе | |
| 17_5 | H349081005 | Spring | Нет на складе | |
| 18 | H253401200 | Pipe W.A. Suc. | Нет на складе | |
| 18 | H253401201 | Pipe W.A. Suc. | Нет на складе | |
| 19 | N01/0232462 | Bolt, Hex. | Нет на складе | |
| 20 | N03/1310011 | Washer, Spr. | Нет на складе | |
| 21 | N10/2016457 | O-Ring | Нет на складе | |
| 22 | H343405800 | Air Breather | Нет на складе | |
| 23 | N16/X120002 | Plug | Нет на складе | |
| 24 | N10/2002234 | O-Ring | Нет на складе | |
| 25 | H343409500 | Shim | Нет на складе | |
| 26 | H343410400 | Shim | Нет на складе | |
| 27 | N16/X120001 | Plug | Нет на складе | |
| 28 | N10/2001323 | O-Ring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
