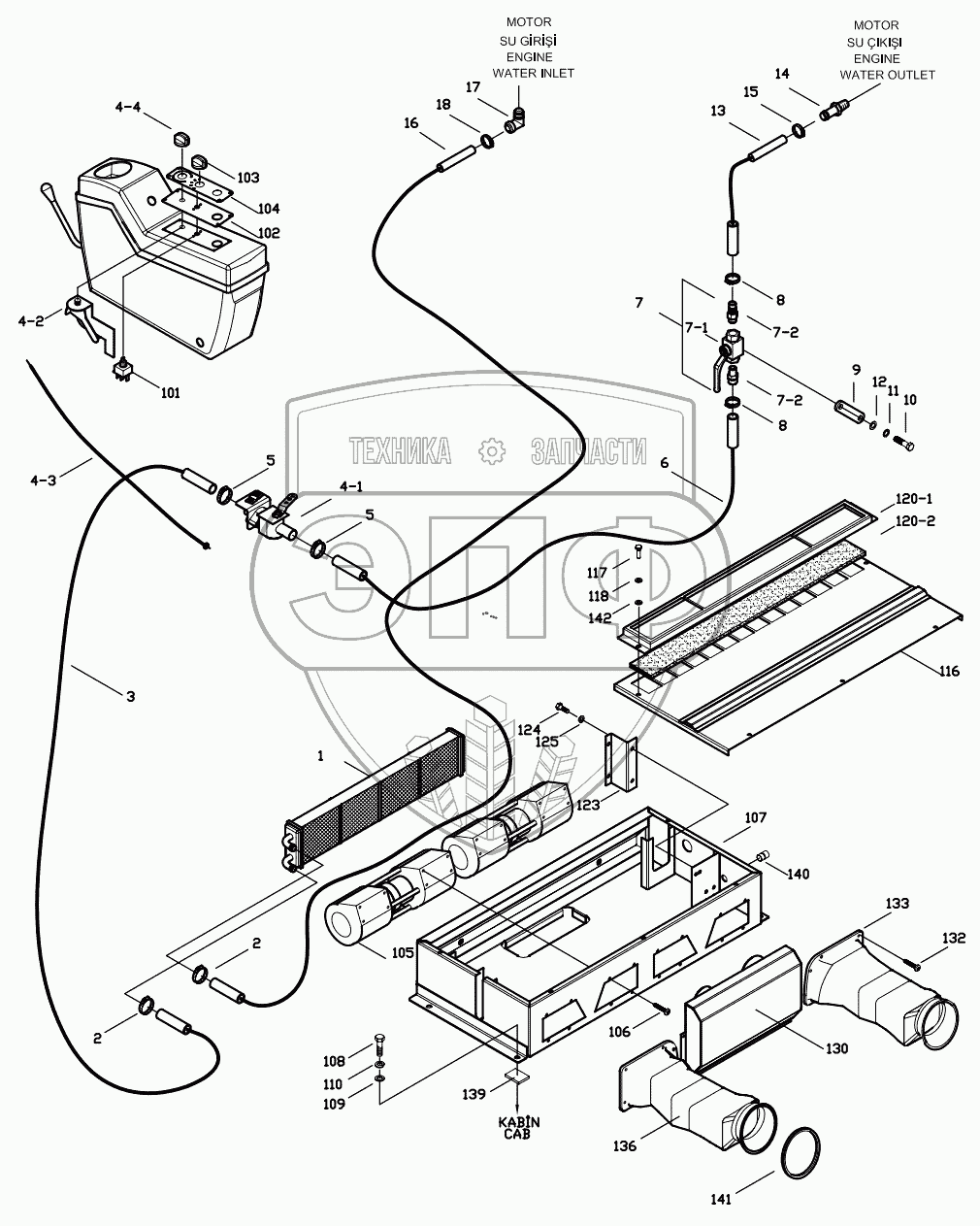

Каталог запасных частей к технике: Hidromek HMK 300LC. HEATER MOUNTING
1
2
2
3
4_1
4_2
4_3
4_4
5
5
6
7
7_1
7_2
7_2
8
8
9
10
11
12
13
14
15
16
17
18
101
102
102
103
104
104
105
106
107
108
109
110
116
117
118
120_1
120_2
123
124
125
130
132
133
136
139
140
141
142
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н342710200 | Heater | Нет на складе | |
| 2 | N07/4016027 | Clamp | Нет на складе | |
| 3 | Н252710400 | Hose, Heater A3 | Нет на складе | |
| 4 | Н342711301 | Valve Ass'y | Нет на складе | |
| 4_1 | Н342711401 | Valve | Нет на складе | |
| 4_2 | Н342711601 | Switch | Нет на складе | |
| 4_3 | Н342711500 | Wire | Нет на складе | |
| 4_4 | Н342711802 | Handle | Нет на складе | |
| 5 | N07/4016027 | Clamp | Нет на складе | |
| 6 | Н252710300 | Hose, Heater A2 | Нет на складе | |
| 7 | Н342735100 | Valve Mounting | Нет на складе | |
| 7_1 | N14/0010650 | Cock Valve | Нет на складе | |
| 7_2 | Н342711200 | Connector | Нет на складе | |
| 8 | N07/4016027 | Clamp | Нет на складе | |
| 9 | Н342735700 | Bracket, Valve | Нет на складе | |
| 10 | N01/0380434 | Bolt, Hex. | Нет на складе | |
| 11 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 12 | N03/0100017 | Washer, Pln. | Нет на складе | |
| 13 | Н252710200 | Hose, Heater A1 | Нет на складе | |
| 14 | Н252710600 | Connector | Нет на складе | |
| 15 | N07/4016027 | Clamp | Нет на складе | |
| 16 | Н252710500 | Hose, Heater B | Нет на складе | |
| 17 | Н252710100 | Elbow | Нет на складе | |
| 18 | N07/4016027 | Clamp | Нет на складе | |
| 101 | 554/01000 | Aircon Fan Switch | Нет на складе | |
| 102 | Н342720302 | Plate | Нет на складе | |
| 102 | Н342720303 | Plate | Нет на складе | |
| 103 | Н342711802 | Handle | Нет на складе | |
| 104 | Н342723700 | Decal | Нет на складе | |
| 104 | Н342723701 | Decal | Нет на складе | |
| 105 | Н342720500 | Fan | Нет на складе | |
| 106 | N04/1150338 | Bolt | Нет на складе | |
| 107 | Н342720602 | Aircon Heater Box | Нет на складе | |
| 108 | N01/0232114 | Bolt, Hex. | Нет на складе | |
| 109 | N03/0100017 | Washer, Pln. | Нет на складе | |
| 110 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 116 | Н342722503 | Cover, W.A. | Нет на складе | |
| 117 | N01/0221514 | Bolt, Hex. | Нет на складе | |
| 118 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 120 | Н342727301 | Polen Filter Ass'y | Нет на складе | |
| 120_1 | Н342727401 | Plate, Filter | Нет на складе | |
| 120_2 | Н342727501 | Filter, Polen | Нет на складе | |
| 123 | Н342723501 | Plate W.A., Evap. | Нет на складе | |
| 124 | N01/0221478 | Bolt, Hex. | Нет на складе | |
| 125 | N03/1310008 | Washer, Spr. | Нет на складе | |
| 130 | H342726001 | Cover, W.A., Middle | Нет на складе | |
| 132 | N04/1150349 | Bolt | Нет на складе | |
| 133 | H342726901 | Cover, W.A., R/H | Нет на складе | |
| 136 | H342726501 | Cover, W.A., L/H | Нет на складе | |
| 139 | H342727600 | Rubber | Нет на складе | |
| 140 | 810/40005 | Rubber | Нет на складе | |
| 141 | 98Z030010 | Weather Strip | Нет на складе | |
| 142 | N03/0020004 | Washer, Pln. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
