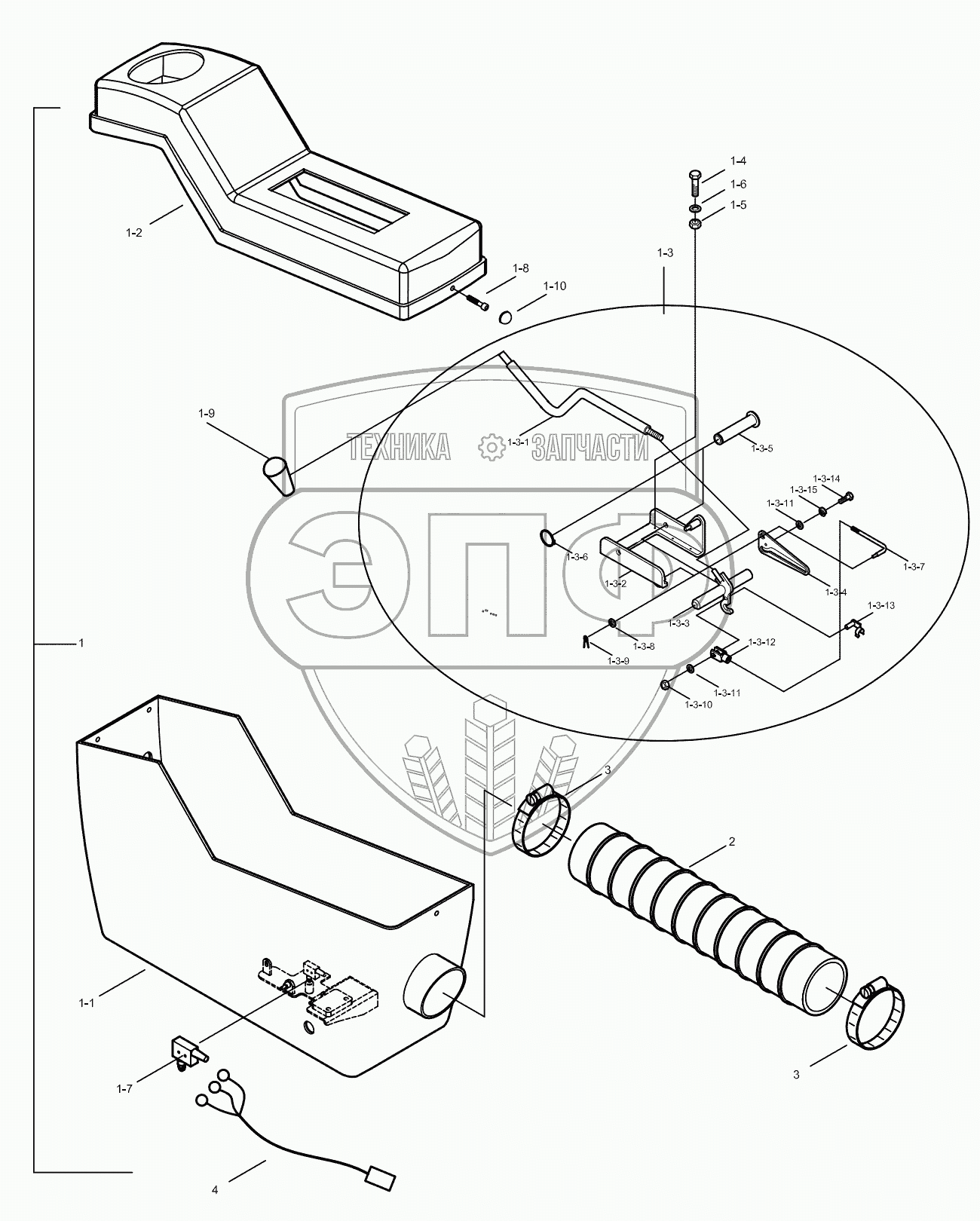

Каталог запасных частей к технике: Hidromek HMK 300LC. CONSOLE BOX (L/H)
1
Н346102002
1_1
1_1
1_1
1_2
1_2
1_2
1_3
1_4
1_5
1_6
1_7
1_8
1_8
1_9
1_10
2
3
3
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н346102001 | Console Box Ass'y,L/H | Нет на складе | |
| Н346102002 | Н346102002 | Console Box Ass'y,L/H | Нет на складе | |
| 1_1 | Н346102101 | Console, Bottom, L/H | Нет на складе | |
| 1_1 | Н346102102 | Console, Bottom, L/H | Нет на складе | |
| 1_1 | Н346102103 | Console, Bottom, L/H | Нет на складе | |
| 1_2 | Н346102203 | Console, Up, L/H | Нет на складе | |
| 1_2 | Н346102204 | Console, Up, L/H | Нет на складе | |
| 1_2 | Н346102205 | Console, Up, L/H | Нет на складе | |
| 1_3 | Н346102300 | Safety Lever Ass'y | Нет на складе | |
| _1 | Н346109001 | Lever | Нет на складе | |
| _1 | Н346109002 | Lever | Нет на складе | |
| _2 | Н346114000 | Bracket | Нет на складе | |
| _3 | Н346114500 | Lever Housing | Нет на складе | |
| _3 | Н346114501 | Lever Housing | Нет на складе | |
| _4 | Н346115600 | Key | Нет на складе | |
| _5 | Н346115700 | Lever Shaft | Нет на складе | |
| _6 | N05/0760012 | Retaining Ring | Нет на складе | |
| _7 | Н346115800 | Lever,Key | Нет на складе | |
| _8 | N03/0100013 | Washer, Pln. | Нет на складе | |
| _9 | N06/1001615 | Pin, Split | Нет на складе | |
| _10 | N02/3570182 | Nut, Hex. | Нет на складе | |
| _11 | N03/0100016 | Washer, Pln. | Нет на складе | |
| _12 | F99/60050 | Knurling Tool | Нет на складе | |
| _13 | F99/60055 | Knuckle Pin | Нет на складе | |
| _14 | N01/0232078 | Bolt | Нет на складе | |
| _15 | N03/1310010 | Washer, Spr. | Нет на складе | |
| 1_4 | N01/0221514 | Bolt, Hex. | Нет на складе | |
| 1_5 | N02/3570158 | Nut, Hex. | Нет на складе | |
| 1_6 | N03/0100013 | Washer, Pln. | Нет на складе | |
| 1_7 | Н346116100 | Locking Switch | Нет на складе | |
| 1_8 | N01/5870352 | Bolt, Hex. | Нет на складе | |
| 1_8 | N04/1671862 | BOLT, M5x15 | Нет на складе | |
| 1_9 | F99/20006 | Knob | Нет на складе | |
| 1_10 | F99/15092 | Cover | Нет на складе | |
| 2 | Н346106600 | Hose, Console | Нет на складе | |
| 3 | N07/4060080 | Clamp | Нет на складе | |
| 4 | Н348002500 | Wire, Locking Switch | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
