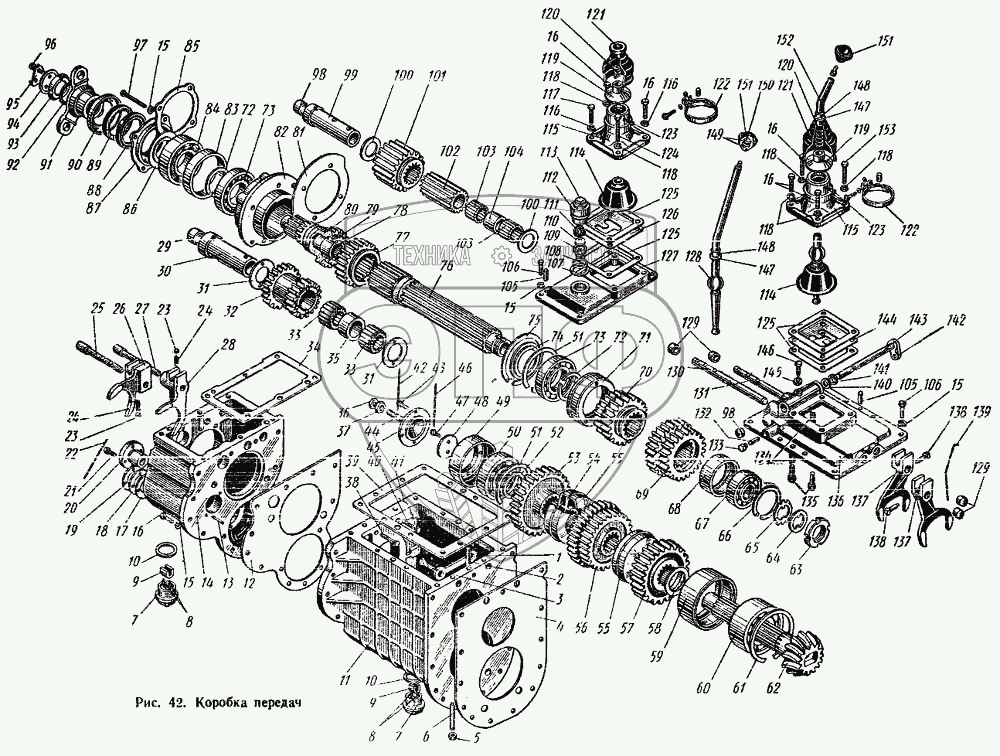

Каталог запасных частей к технике: АТЗ Т-4А. Коробка передач
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
98
99
100
100
101
102
103
103
104
105
105
106
106
107
108
109
110
111
112
113
114
114
115
115
116
116
117
118
118
118
118
118
119
119
120
120
121
121
122
122
123
123
124
125
125
125
126
127
128
129
129
130
131
132
133
134
135
136
136
137
137
138
139
140
141
142
143
144
145
146
147
147
148
148
149
150
151
151
152
153
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 04.37.014 | 04.37.014 | Вал промежуточный со штифтом и втулкой в сборе | Нет на складе | |
| 04.37.003А | 04.37.003А | Валик блокировки с рычагом блокировки в сборе | Нет на складе | |
| 04.37.035 | 04.37.035 | Грязеуловитель с диском и ступицей в сборе | Нет на складе | |
| 04.37.001-1А | 04.37.001-1А | Коробка передач в сборе | Нет на складе | |
| 04.57.016 | 04.57.016 | Корпус сапуна в сборе | Нет на складе | |
| 04.37.009 | 04.37.009 | Крышка упорная с болтом в сборе | Нет на складе | |
| 54.38.028-2 | 54.38.028-2 | Пробка магнитная | Нет на складе | |
| 04.57.014 | 04.57.014 | Сапун в сборе | Нет на складе | |
| 1 | М04.37.110 | Пластина стопорная | Нет на складе | |
| 2 | 04.37.121 | Штифт | Нет на складе | |
| 3 | М04.37.232 | Болт М16Х55 кл. 2 | Нет на складе | |
| 4 | 04.37.185 | Прокладка | Нет на складе | |
| 5 | Гайка М14.2А.6 ГОСТ 5927-70 | Гайка М14.2А.6 ГОСТ 5927-70 | Нет на складе | |
| 6 | 04.37.137 | Винт установочный | Нет на складе | |
| 7 | 54.38.601-1 | Пробка с держателями | Нет на складе | |
| 8 | Проволока диаметр 3х36 ГОСТ 3282-46 | Проволока диаметр 3х36 ГОСТ 3282-46 | Нет на складе | |
| 9 | 54.38.602 | Магнит | Нет на складе | |
| 10 | 54.38.643 | Кольцо уплотняющее | Нет на складе | |
| 11 | 04.37.101А | Корпус коробки передач | Нет на складе | |
| 12 | 04.37.106-1 | Прокладка корпуса реверс-редуктора | Нет на складе | |
| 13 | Штифт 6Пр2/2ах28 ГОСТ 3128-70 | Штифт 6Пр2/2ах28 ГОСТ 3128-70 | Нет на складе | |
| 14 | 04.37.104-1 | Корпус реверс-редуктора | Нет на складе | |
| 15 | Шайба 12Н 65Г ГОСТ 6402-70 | Шайба 12Н 65Г ГОСТ 6402-70 | Нет на складе | |
| 16 | Болт М12.2х40.88.35 ГОСТ 7796-70 | Болт М12.2х40.88.35 ГОСТ 7796-70 | Нет на складе | |
| 17 | 04.37.250 | Прокладка регулировочная | Нет на складе | |
| 18 | 04.37.251 | Прокладка регулировочная | Нет на складе | |
| 19 | 04.37.252 | Прокладка регулировочная | Нет на складе | |
| 20 | 04.37.248 | Фланец упорный | Нет на складе | |
| 21 | Болт 3М10.2х30.88.35 ГОСТ 7796-70 | Болт 3М10.2х30.88.35 ГОСТ 7796-70 | Нет на складе | |
| 22 | Проволока диаметр 1,6х250 ГОСТ 3282-46 | Проволока диаметр 1,6х250 ГОСТ 3282-46 | Нет на складе | |
| 23 | Шарик БV 13,494мм Н ГОСТ 3722-60 | Шарик БV 13,494мм Н ГОСТ 3722-60 | Нет на складе | |
| 24 | 04.37.204-1 | Пружина фиксатора | Нет на складе | |
| 25 | 04.37.190 | Валик переключения реверса | Нет на складе | |
| 26 | 04.37.156-3 | Вилка переключения реверс-редуктора | Нет на складе | |
| 27 | 04.37.191 | Валик переключения редуктора | Нет на складе | |
| 28 | 04.37.153-3 | Вилка переключения редуктора | Нет на складе | |
| 29 | 04.37.198 | Колпачок оси редуктора | Нет на складе | |
| 30 | М04.37.189 | Ось редуктора | Нет на складе | |
| 31 | М04.37.196 | Шайба редуктора | Нет на складе | |
| 32 | М04.37.143-1 | Блок шестерен редуктора | Нет на складе | |
| 33 | Роликоподшипник 52.412х41,475х43,3 (нест | Роликоподшипник 52.412х41,475х43,3 (нестандарт) | Нет на складе | |
| 34 | 04.37.116 | Прокладка крышки корпуса редуктора | Нет на складе | |
| 35 | М04.37.147 | Втулка редуктора | Нет на складе | |
| 36 | Гайка М20х1,5.2а.8.40 ГОСТ 5929-70 | Гайка М20х1,5.2а.8.40 ГОСТ 5929-70 | Нет на складе | |
| 37 | Гайка М20х1,5.2а.8.40 ГОСТ 5915-70 | Гайка М20х1,5.2а.8.40 ГОСТ 5915-70 | Нет на складе | |
| 38 | Болт 3М12.2х60.88.35 ГОСТ 7795-70 | Болт 3М12.2х60.88.35 ГОСТ 7795-70 | Нет на складе | |
| 39 | 04.37.102 | Прокладка крышки корпуса коробки передач | Нет на складе | |
| 40 | Болт 3М12.2х50.88.35 ГОСТ 7795-70 | Болт 3М12.2х50.88.35 ГОСТ 7795-70 | Нет на складе | |
| 41 | Проволока диаметр 1,6х280 ГОСТ 3282-46 | Проволока диаметр 1,6х280 ГОСТ 3282-46 | Нет на складе | |
| 42 | Проволока диаметр 1,6х360 ГОСТ 3282-46 | Проволока диаметр 1,6х360 ГОСТ 3282-46 | Нет на складе | |
| 43 | Болт 3М10.2х25.88.35 ГОСТ 7796-70 | Болт 3М10.2х25.88.35 ГОСТ 7796-70 | Нет на складе | |
| 44 | 04.37.206-1 | Болт | Нет на складе | |
| 45 | 01.37.123-1 | Крышка упорная | Нет на складе | |
| 46 | Проволока диаметр 1,2х130 ГОСТ 3282-46 | Проволока диаметр 1,2х130 ГОСТ 3282-46 | Нет на складе | |
| 47 | Болт 3М12.2х30.88.35 ГОСТ 7796-70 | Болт 3М12.2х30.88.35 ГОСТ 7796-70 | Нет на складе | |
| 48 | 04.37.125 | Шайба упорная | Нет на складе | |
| 49 | 04.37.160-2 | Стакан подшипника вторичного вала передний | Нет на складе | |
| 50 | Подшипник 411 ГОСТ 8338-57 | Подшипник 411 ГОСТ 8338-57 | Нет на складе | |
| 51 | 04.37.186 | Кольцо 1Б-140 | Нет на складе | |
| 52 | 04.37.122-1 | Кольцо упорное | Нет на складе | |
| 53 | 04.37.128-1 | Шестерня первой скорости | Нет на складе | |
| 54 | 04.37.135-1 | Ступица грязеуловителя | Нет на складе | |
| 55 | 04.37.118 | Диск грязеуловителя | Нет на складе | |
| 56 | 04.37.130-1 | Шестерня второй и четвертой скоростей | Нет на складе | |
| 57 | 04.37.131-1 | Шестерня третьей скорости | Нет на складе | |
| 58 | 04.37.120 | Кольцо упорное | Нет на складе | |
| 59 | 04.37.159 | Стакан подшипника вторичного вала (задний) | Нет на складе | |
| 60 | Подшипник 32615КМ ГОСТ 8328-57 | Подшипник 32615КМ ГОСТ 8328-57 | Нет на складе | |
| 61 | 04.37.119 | Кольцо 1Б-160Г | Нет на складе | |
| 62 | 04.37.136-2 | Вал вторичный | Нет на складе | |
| 63 | 04.36.108-1 | Гайка | Нет на складе | |
| 64 | 04.37.146 | Шайба | Нет на складе | |
| 65 | 04.41.167 | Шайба стопорная | Нет на складе | |
| 66 | 04.41.120 | Кольцо | Нет на складе | |
| 67 | Подшипник 62310К1 ГОСТ 8328-57 | Подшипник 62310К1 ГОСТ 8328-57 | Нет на складе | |
| 68 | 04.37.158-2 | Стакан подшипника первичного вала | Нет на складе | |
| 69 | 04.37.134-1 | Блок шестерен третьей и четвертой скоростей | Нет на складе | |
| 70 | 04.37.132-1 | Блок шестерен первой и второй скоростей | Нет на складе | |
| 71 | 04.37.142-2 | Стакан подшипника первичного вала | Нет на складе | |
| 72 | 0437.234 | Кольцо НК-80 | Нет на складе | |
| 73 | Подшипник 2216К ГОСТ 8328-57 | Подшипник 2216К ГОСТ 8328-57 | Нет на складе | |
| 74 | 04.37.216 | Шайба маслоотражательная | Нет на складе | |
| 75 | 04.37.184 | Кольцо НК-152 | Нет на складе | |
| 76 | 04.37.138-1 | Вал первичный | Нет на складе | |
| 77 | 04.37.141-2 | Шестерня подвижная | Нет на складе | |
| 78 | 04.41.129-2 | Втулка шлицевая | Нет на складе | |
| 79 | Штифт 10Пр2/2ах30 ГОСТ 3128-70 | Штифт 10Пр2/2ах30 ГОСТ 3128-70 | Нет на складе | |
| 80 | 04.37.127-3 | Вал промежуточный | Нет на складе | |
| 81 | 04.37.174 | Прокладка стакана подшипника промежуточного вала | Нет на складе | |
| 82 | 04.37.112-1А | Стакан подшипников | Нет на складе | |
| 83 | 04.37.228 | Втулка распорная | Нет на складе | |
| 84 | Подшипник 313 ГОСТ 8338-57 | Подшипник 313 ГОСТ 8338-57 | Нет на складе | |
| 85 | 04.37.148-1 | Прокладка крышки подшипника промежуточного вала | Нет на складе | |
| 86 | 04.37.111 | Шайба маслоотражательная | Нет на складе | |
| 87 | 04.37.113-1 | Крышка подшипника промежуточного вала | Нет на складе | |
| 88 | Уплотнение I-I-80 ОН 13-47-56 | Уплотнение I-I-80 ОН 13-47-56 | Нет на складе | |
| 89 | 04.37.115 | Кольцо-сальник | Нет на складе | |
| 90 | 04.37.114 | Обойма сальника | Нет на складе | |
| 91 | М04.37.154 | Вилка | Нет на складе | |
| 92 | М04.37.129 | Кольцо уплотнительное | Нет на складе | |
| 93 | Т4.37А.230 | Втулка конусная | Нет на складе | |
| 94 | Т4.37А.236 | Шайба торцовая | Нет на складе | |
| 95 | Т4.37А.233 | Планка стопорная | Нет на складе | |
| 96 | Болт М12.2х30.88.35 ГОСТ 7796-70 | Болт М12.2х30.88.35 ГОСТ 7796-70 | Нет на складе | |
| 97 | Болт М12.2х100.58 ГОСТ 7795-70 | Болт М12.2х100.58 ГОСТ 7795-70 | Нет на складе | |
| 98 | 04.37.124 | Колпачок | Нет на складе | |
| 99 | 04.37.195А | Ось реверса | Нет на складе | |
| 100 | 04.37.177 | Шайба реверса | Нет на складе | |
| 101 | 04.37.192-2 | Шестерня реверса | Нет на складе | |
| 102 | 04.37.194 | Втулка шестерни заднего хода | Нет на складе | |
| 103 | Ролик игольчатый 4х40 ГОСТ 6870-54 | Ролик игольчатый 4х40 ГОСТ 6870-54 | Нет на складе | |
| 104 | 04.37.193 | Вту'лка реверса | Нет на складе | |
| 105 | Штифт 12Пр2/2ах30 ГОСТ 3128-70 | Штифт 12Пр2/2ах30 ГОСТ 3128-70 | Нет на складе | |
| 106 | Болт М12.2х35.88.35 ГОСТ 7796-70 | Болт М12.2х35.88.35 ГОСТ 7796-70 | Нет на складе | |
| 107 | 04.57.125 | Прокладка сапуна | Нет на складе | |
| 108 | 04.57.143 | Кольцо стопорное | Нет на складе | |
| 109 | 04.57.139 | Пробка | Нет на складе | |
| 110 | 7.37.243 | Заглушка | Нет на складе | |
| 111 | 04.57.140 | Набивка | Нет на складе | |
| 112 | 04.57.142 | Стакан защитный | Нет на складе | |
| 113 | 04.57.141 | Корпус сапуна | Нет на складе | |
| 114 | 04.37.149 | Чехол | Нет на складе | |
| 115 | 54.37.464 | Колонка рычага переключения скоростей | Нет на складе | |
| 116 | Шайба 10ОТ 65Г ГОСТ 6402-70 | Шайба 10ОТ 65Г ГОСТ 6402-70 | Нет на складе | |
| 117 | Болт М10.2х40.88.35 ГОСТ 7795-70 | Болт М10.2х40.88.35 ГОСТ 7795-70 | Нет на складе | |
| 118 | Шайба 12ОТ 65Г ГОСТ 6402-70 | Шайба 12ОТ 65Г ГОСТ 6402-70 | Нет на складе | |
| 119 | А37-63 | Колпачок | Нет на складе | |
| 120 | 54.37.462 | Пружина | Нет на складе | |
| 121 | 54.37.489 | Чехол | 421.26 руб. | |
| 122 | Хомутик 80 | Хомутик 80 | Нет на складе | |
| 123 | А37-65 | Штифт | Нет на складе | |
| 124 | Болт М12.2х90.58 ГОСТ 7795-70 | Болт М12.2х90.58 ГОСТ 7795-70 | Нет на складе | |
| 125 | 54.37.463 | Прокладка | Нет на складе | |
| 126 | 04.37.168-1 | Кулиса реверс-редуктора | Нет на складе | |
| 127 | 04.37.105 | Крышка корпуса реверс-редуктора | Нет на складе | |
| 128 | 04.37.162 | Рычаг переключения реверс-редуктора | Нет на складе | |
| 129 | 04.37.197 | Колпачок | Нет на складе | |
| 130 | 04.37.155 | Валик переключения третьей и четвертой передач | Нет на складе | |
| 131 | 04.37.151 | Валик переключения первой и второй передач | Нет на складе | |
| 132 | 04.37.215 | Стопор замка | Нет на складе | |
| 133 | Пробка RU1/4" ГОСТ 12720-67 | Пробка RU1/4" ГОСТ 12720-67 | Нет на складе | |
| 134 | 54.37.408 | Пружина стопора | Нет на складе | |
| 135 | 54.37.407 | Стопор валиков переключения | Нет на складе | |
| 136 | 04.37.103А | Крышка корпуса коробки передач | Нет на складе | |
| 137 | 04.37.150-1 | Вилка переключения скоростей | Нет на складе | |
| 138 | 04.37.205 | Винт стопорный | Нет на складе | |
| 139 | Проволока диаметр 1,6х210 ГОСТ 3282-46 | Проволока диаметр 1,6х210 ГОСТ 3282-46 | Нет на складе | |
| 140 | 04.37.187 | Колцо-сальник | Нет на складе | |
| 141 | 04.37.188 | Гнездо сальника | Нет на складе | |
| 142 | 04.37.182-1 | Рычаг механизма блокировки | Нет на складе | |
| 143 | 04.37.181А | Валик блокировки | Нет на складе | |
| 144 | 04.37.167 | Кулиса коробки передач | Нет на складе | |
| 145 | Гайка М12.5 ГОСТ 5915-70 | Гайка М12.5 ГОСТ 5915-70 | Нет на складе | |
| 146 | Винт М12,2х35А.66 ГОСТ 1481-64 | Винт М12,2х35А.66 ГОСТ 1481-64 | Нет на складе | |
| 147 | А37-60 | Упорная втулка | Нет на складе | |
| 148 | Заклепка 6х32 ГОСТ 10299-68 | Заклепка 6х32 ГОСТ 10299-68 | Нет на складе | |
| 149 | А37-58 | Гайка рукоятки | Нет на складе | |
| 150 | А37-1491 | Заглушка | Нет на складе | |
| 151 | А37-59 | Рукоятка рычага переключения скоростей | Нет на складе | |
| 152 | 04.37.161 | Рычаг переключения скоростей | Нет на складе | |
| 153 | Болт М12.2х45.58 ГОСТ 7795-70 | Болт М12.2х45.58 ГОСТ 7795-70 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
