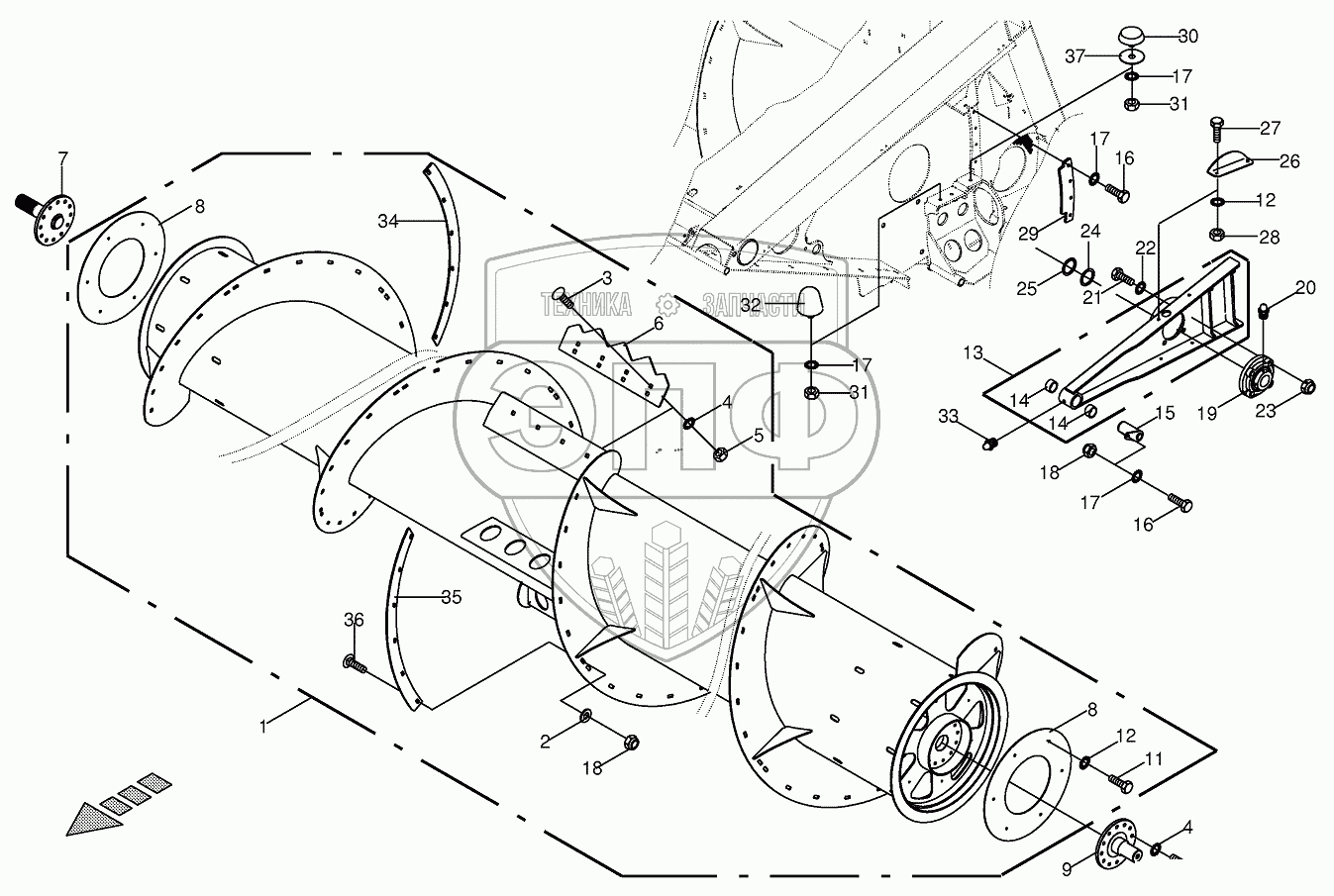

Каталог запасных частей к технике: KRONE X-Disc 6200. Auger cpl. 752301 - 824610
/3.gif)
1
2
3
4
4
5
6
7
8
8
9
11
12
12
13
14
14
15
16
16
17
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200911430 | Auger-cpl. | Нет на складе | |
| 2 | 900001210 | Washer | Нет на складе | |
| 3 | 009048823 | Coach bolt | Нет на складе | |
| 4 | 009099101 | Detent edged washer | Нет на складе | |
| 5 | 009087010 | Locknut | Нет на складе | |
| 6 | 003546190 | Paddle | Нет на складе | |
| 7 | 003543362 | Drive stub | Нет на складе | |
| 8 | 003546200 | Gasket ring | Нет на складе | |
| 9 | 003543321 | Bearing bolt | Нет на складе | |
| 10 | 009014510 | Hex head bolt | Нет на складе | |
| 11 | 009006120 | Hex head bolt | Нет на складе | |
| 12 | 009099081 | Detent edged washer | Нет на складе | |
| 13 | 003547690 | Pendulum triangle | Нет на складе | |
| 14 | 009349340 | Bearing bush | Нет на складе | |
| 15 | 002269452 | Bearing bolt | Нет на складе | |
| 16 | 009006360 | Hex head bolt | Нет на складе | |
| 17 | 009099091 | Detent edged washer | Нет на складе | |
| 18 | 009087580 | Locknut | Нет на складе | |
| 19 | 009342100 | Flange bearing | Нет на складе | |
| 20 | 009191050 | Grease niple | Нет на складе | |
| 21 | 009014820 | Hex head bolt | Нет на складе | |
| 22 | 009099041 | Detent edged washer | Нет на складе | |
| 23 | 009087190 | Locknut | Нет на складе | |
| 24 | 009109040 | Shim ring | Нет на складе | |
| 25 | 009107353 | Supporting disc | Нет на складе | |
| 26 | 003547570 | Cover plate | Нет на складе | |
| 27 | 009006160 | Hex head bolt | Нет на складе | |
| 28 | 009082100 | Hex nut | Нет на складе | |
| 29 | 003547580 | Chute | Нет на складе | |
| 30 | 009242601 | Rubber pad | Нет на складе | |
| 31 | 009082120 | Hex nut | Нет на складе | |
| 32 | 009242360 | Rubber pad | Нет на складе | |
| 33 | 009191070 | Grease niple | Нет на складе | |
| 34 | 200911400 | Wear-coil-right | Нет на складе | |
| 35 | 200911410 | Wear-coil-left | Нет на складе | |
| 36 | 009048501 | Coach bolt | Нет на складе | |
| 37 | 002140830 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
