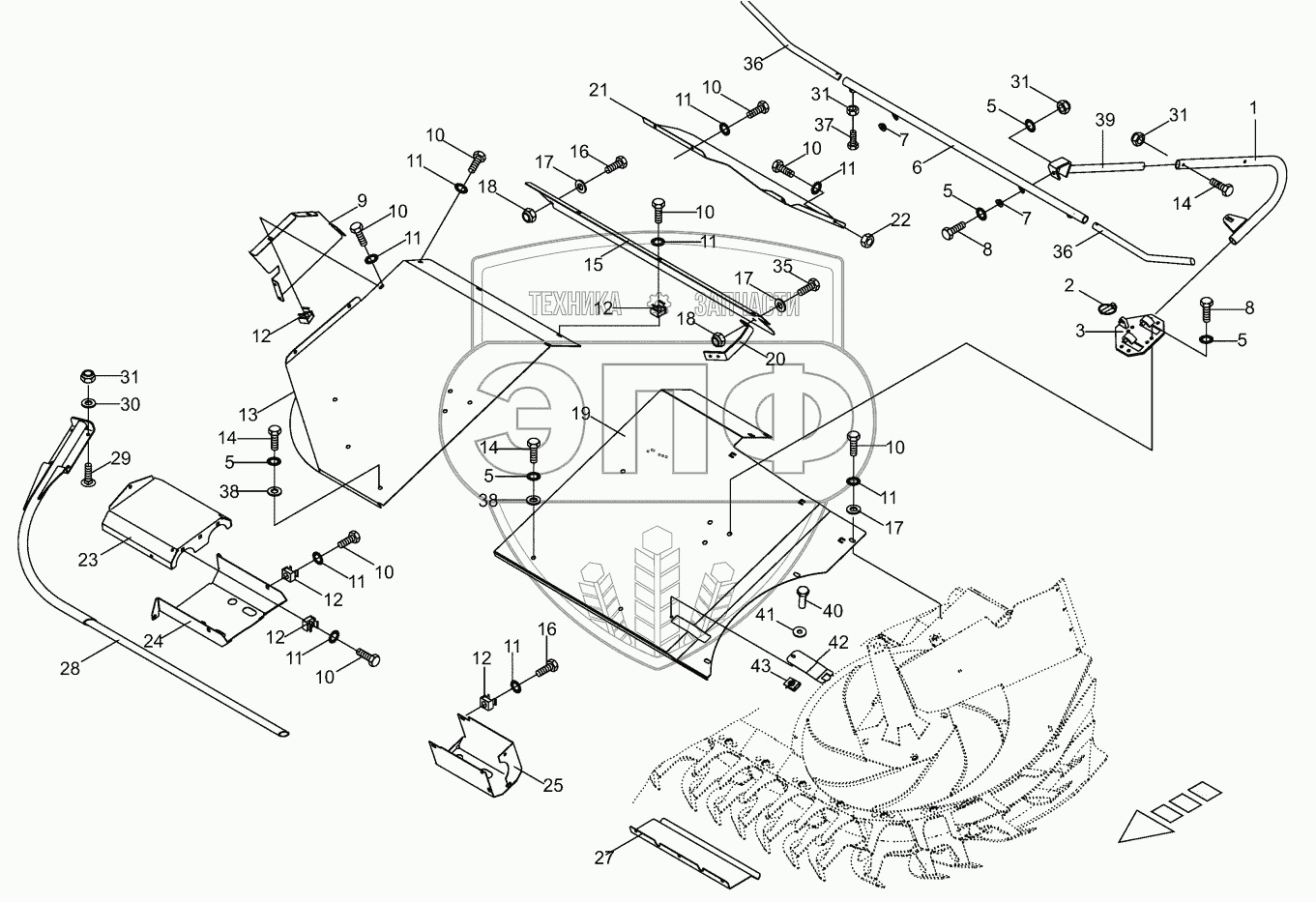

Каталог запасных частей к технике: KRONE Easycollect. Guard cpl.
1
1
2
3
5
5
5
5
5
6
6
6
6
6
6
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
13
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
16
16
17
17
17
18
18
19
19
19
19
20
20
21
21
21
21
22
23
24
25
25
27
28
28
29
31
31
31
31
35
36
36
37
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 352 603 1 | Holder -left | Нет на складе | |
| 1 | 00 352 604 3 | Holder -right | Нет на складе | |
| 2 | 00 917 011 0 | Linch pin | Нет на складе | |
| 3 | 00 352 600 2 | Support | Нет на складе | |
| 5 | 00 909 909 1 | Detent edged washer | Нет на складе | |
| 6 | 00 352 616 4 | Tube bow -right/left | Нет на складе | |
| 6 | 00 352 610 4 | Tube bow -right/left | Нет на складе | |
| 7 | 00 352 613 0 | Bushing | Нет на складе | |
| 8 | 00 900 638 0 | Hex head bolt | Нет на складе | |
| 9 | 00 352 631 3 | Support -right | Нет на складе | |
| 9 | 00 352 630 3 | Support -left | Нет на складе | |
| 10 | 00 900 612 0 | Hex head bolt | Нет на складе | |
| 11 | 00 909 908 1 | Detent edged washer | Нет на складе | |
| 12 | 00 909 547 0 | Nut | Нет на складе | |
| 13 | 00 352 632 3 | Guard -left | Нет на складе | |
| 13 | 00 352 633 3 | Guard -right | Нет на складе | |
| 14 | 00 900 632 0 | Hex head bolt | Нет на складе | |
| 14 | 00 900 636 0 | Hex head bolt | Нет на складе | |
| 14 | 00 900 637 0 | Hex head bolt | Нет на складе | |
| 15 | 00 352 643 2 | Guard plate -back right | Нет на складе | |
| 15 | 00 352 642 2 | Guard plate -left | Нет на складе | |
| 15 | 00 352 635 2 | Guard plate -right | Нет на складе | |
| 15 | 00 352 634 2 | Guard plate -left | Нет на складе | |
| 16 | 00 900 614 0 | Hex head bolt | Нет на складе | |
| 17 | 00 910 413 0 | Washer | Нет на складе | |
| 18 | 00 908 706 0 | Locknut | Нет на складе | |
| 19 | 00 352 636 5 | Guard plate with cover top lh -left | Нет на складе | |
| 19 | 00 352 644 5 | Guard plate with cover top lh -left | Нет на складе | |
| 19 | 00 352 645 5 | Guard plate with cover top rh -right | Нет на складе | |
| 19 | 00 352 637 5 | Guard plate with cover top rh -right | Нет на складе | |
| 20 | 00 352 646 1 | Support -right | Нет на складе | |
| 20 | 00 352 647 1 | Support -left | Нет на складе | |
| 21 | 00 352 822 1 | Folding plate -right | Нет на складе | |
| 21 | 00 352 821 1 | Folding plate -left | Нет на складе | |
| 21 | 00 352 824 1 | Folding plate -right | Нет на складе | |
| 21 | 00 352 823 1 | Folding plate -left | Нет на складе | |
| 22 | 00 908 210 0 | Hex nut | Нет на складе | |
| 23 | 00 352 830 3 | Protective box cover | Нет на складе | |
| 24 | 00 352 831 3 | Protective box bottom | Нет на складе | |
| 25 | 00 352 836 3 | Guard -right | Нет на складе | |
| 25 | 00 352 835 3 | Guard -left | Нет на складе | |
| 27 | 00 352 838 0 | Splashboard | Нет на складе | |
| 28 | 00 352 584 3 | Ram stop -right | Нет на складе | |
| 28 | 00 352 583 3 | Ram stop -left | Нет на складе | |
| 29 | 00 904 850 1 | Coach bolt | Нет на складе | |
| 31 | 00 908 212 0 | Hex nut | Нет на складе | |
| 35 | 00 900 616 0 | Hex head bolt | Нет на складе | |
| 36 | 00 352 677 2 | Outer bail | Нет на складе | |
| 37 | 00 900 636 0 | Hex head bolt | Нет на складе | |
| 38 | 00 910 353 0 | Washer | Нет на складе | |
| 39 | 20 091 746 0 | Tube support | Нет на складе | |
| 40 | 00 900 616 0 | Hex head bolt | Нет на складе | |
| 41 | 00 910 603 0 | Washer | Нет на складе | |
| 42 | 20 098 034 0 | Cover crane strap | Нет на складе | |
| 43 | 90 000 128 0 | Sheet nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
