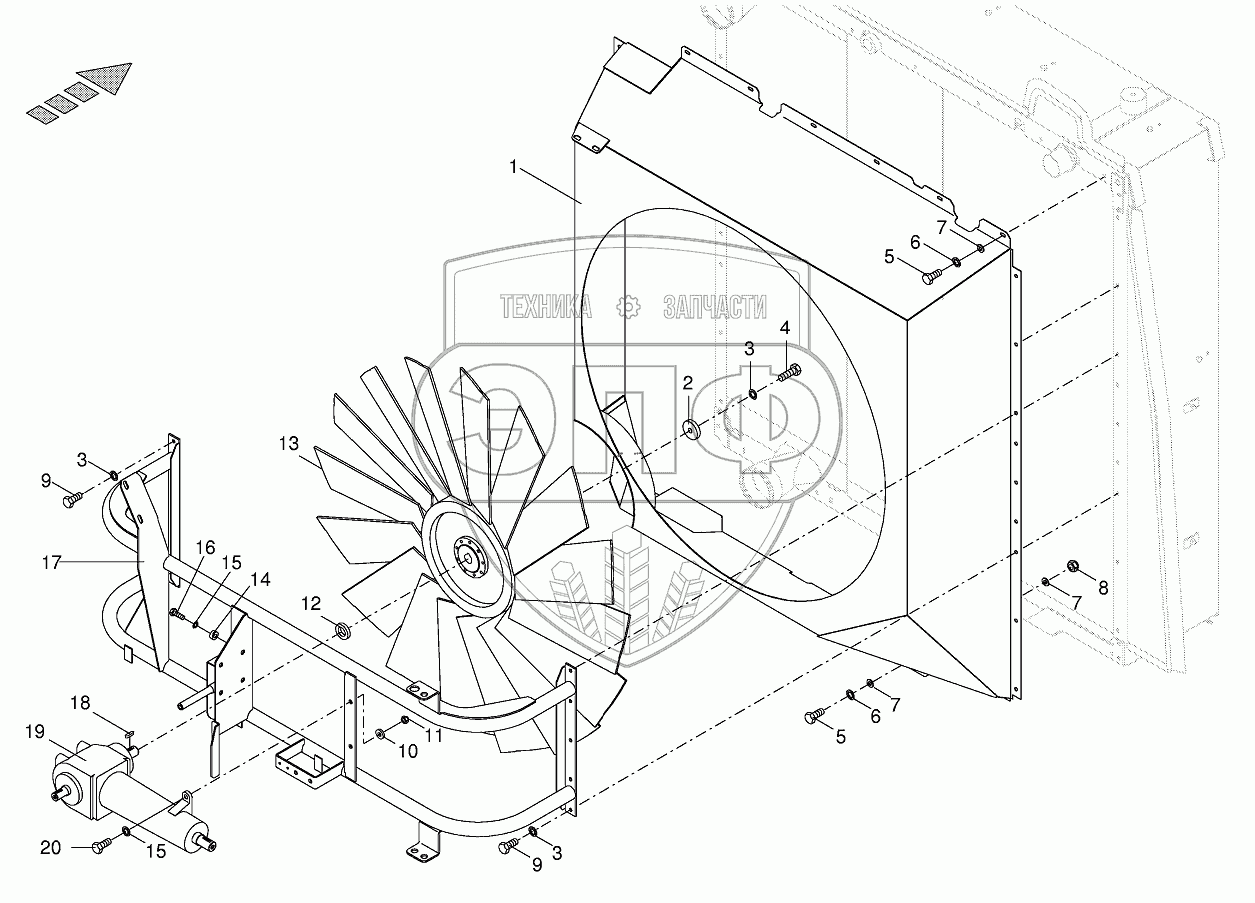

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Fan
/126.gif)
1
2
3
3
3
4
4
5
5
6
6
7
7
7
8
9
9
10
11
12
12
13
14
15
15
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002279541 | Air guide | Нет на складе | |
| 2 | 002238930 | End plate | Нет на складе | |
| 3 | 009099091 | Detent edged washer | Нет на складе | |
| 4 | 009006390 | Hex head bolt | Нет на складе | |
| 4 | 009006380 | Hex head bolt | Нет на складе | |
| 5 | 009006160 | Hex head bolt | Нет на складе | |
| 6 | 009099081 | Detent edged washer | Нет на складе | |
| 7 | 009104130 | Washer | Нет на складе | |
| 8 | 009082080 | Hex nut | Нет на складе | |
| 9 | 009006360 | Hex head bolt | Нет на складе | |
| 10 | 009103200 | Washer | Нет на складе | |
| 11 | 009082150 | Hex nut | Нет на складе | |
| 12 | 002282500 | Spacer ring | Нет на складе | |
| 12 | 002256770 | Spacer ring | Нет на складе | |
| 13 | 002239130 | Ventilator wheel | Нет на складе | |
| 14 | 002282510 | Spacer bushing | Нет на складе | |
| 15 | 009099101 | Detent edged washer | Нет на складе | |
| 16 | 009006570 | Hex head bolt | Нет на складе | |
| 17 | 002282410 | Gearbox support | Нет на складе | |
| 17 | 002282370 | Gearbox support | Нет на складе | |
| 18 | 009150721 | Fit-in key | Нет на складе | |
| 19 | 002254190 | Fan gearbox | Нет на складе | |
| 19 | 002266520 | Fan gearbox | Нет на складе | |
| 20 | 009006560 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
