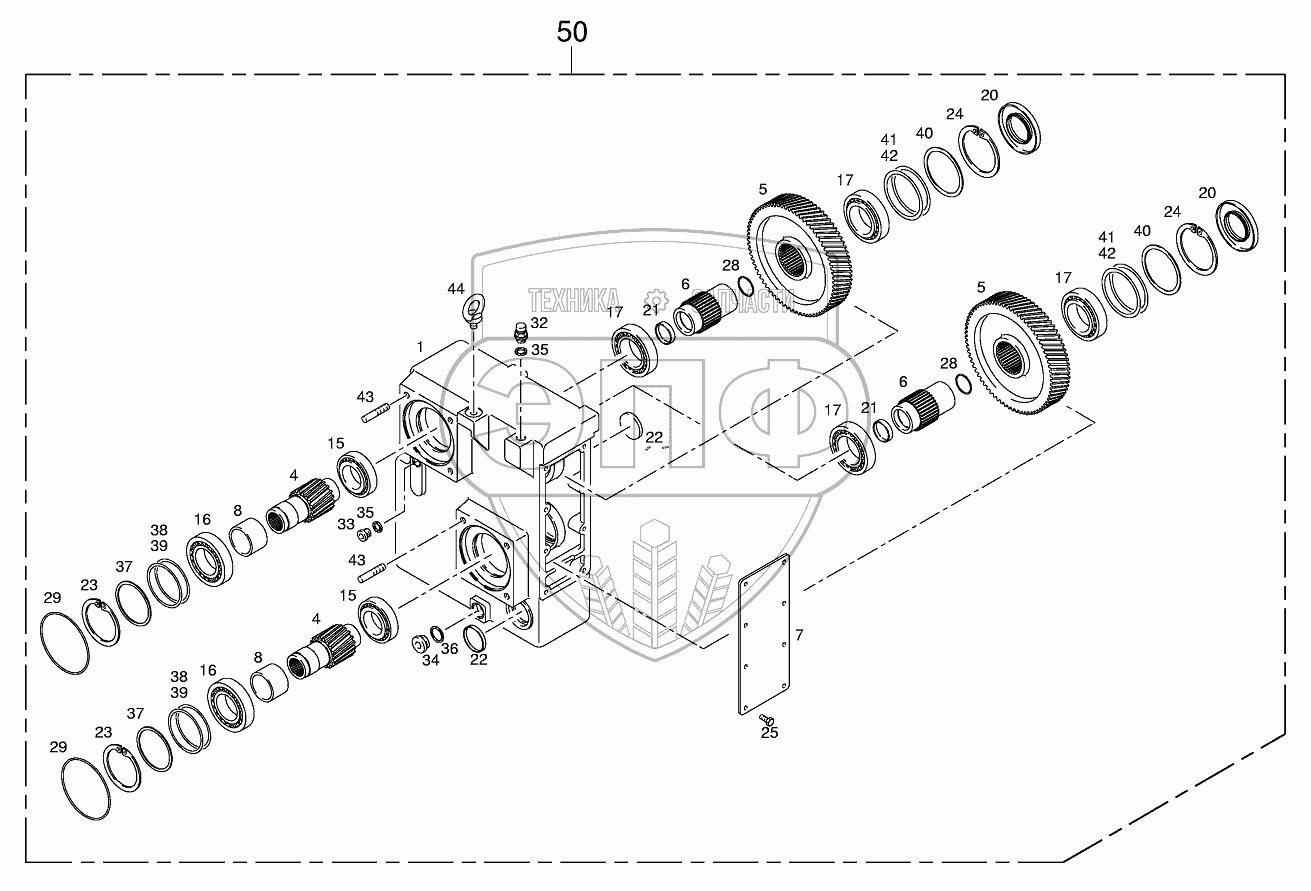

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Auxiliary gearbox
/73.gif)
1
4
4
5
5
6
6
7
8
8
15
15
16
16
17
17
17
17
20
20
20
21
21
22
22
23
23
24
24
25
28
28
29
29
32
33
34
35
35
36
37
37
38
38
39
39
40
41
41
42
42
43
43
44
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009557200 | Gearbox housing | Нет на складе | |
| 4 | 009557210 | Spur wheel shaft | Нет на складе | |
| 5 | 009557220 | Spur gear | Нет на складе | |
| 6 | 009557230 | Hollow shaft | Нет на складе | |
| 7 | 009557240 | Cover | Нет на складе | |
| 8 | 009557250 | Bushing | Нет на складе | |
| 15 | 009321540 | Taper roller bearing | Нет на складе | |
| 16 | 009321090 | Taper roller bearing | Нет на складе | |
| 17 | 009321100 | Taper roller bearing | Нет на складе | |
| 20 | 009360760 | Radial-shaft sealing ring | Нет на складе | |
| 21 | 009252170 | Cap | Нет на складе | |
| 22 | 009556410 | Cap | Нет на складе | |
| 23 | 009116800 | Circlip | Нет на складе | |
| 24 | 009116860 | Circlip | Нет на складе | |
| 25 | 009006140 | Hex head bolt | Нет на складе | |
| 28 | 009375520 | O-ring | Нет на складе | |
| 29 | 009375880 | O-ring | Нет на складе | |
| 32 | 009198360 | Breather | Нет на складе | |
| 33 | 009060071 | Screw plug | Нет на складе | |
| 34 | 009060050 | Screw plug | Нет на складе | |
| 35 | 009377210 | Gasket ring | Нет на складе | |
| 36 | 009377510 | Gasket ring | Нет на складе | |
| 37 | 009109740 | Shim ring | Нет на складе | |
| 38 | 009109730 | Shim ring | Нет на складе | |
| 39 | 009109700 | Shim ring | Нет на складе | |
| 40 | 009109940 | Shim ring | Нет на складе | |
| 41 | 009109910 | Shim ring | Нет на складе | |
| 42 | 009109920 | Shim ring | Нет на складе | |
| 43 | 009037920 | Stud bolt | Нет на складе | |
| 44 | 009062000 | Eyebolt | Нет на складе | |
| 50 | 002246620 | Auxiliary gearbox | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
