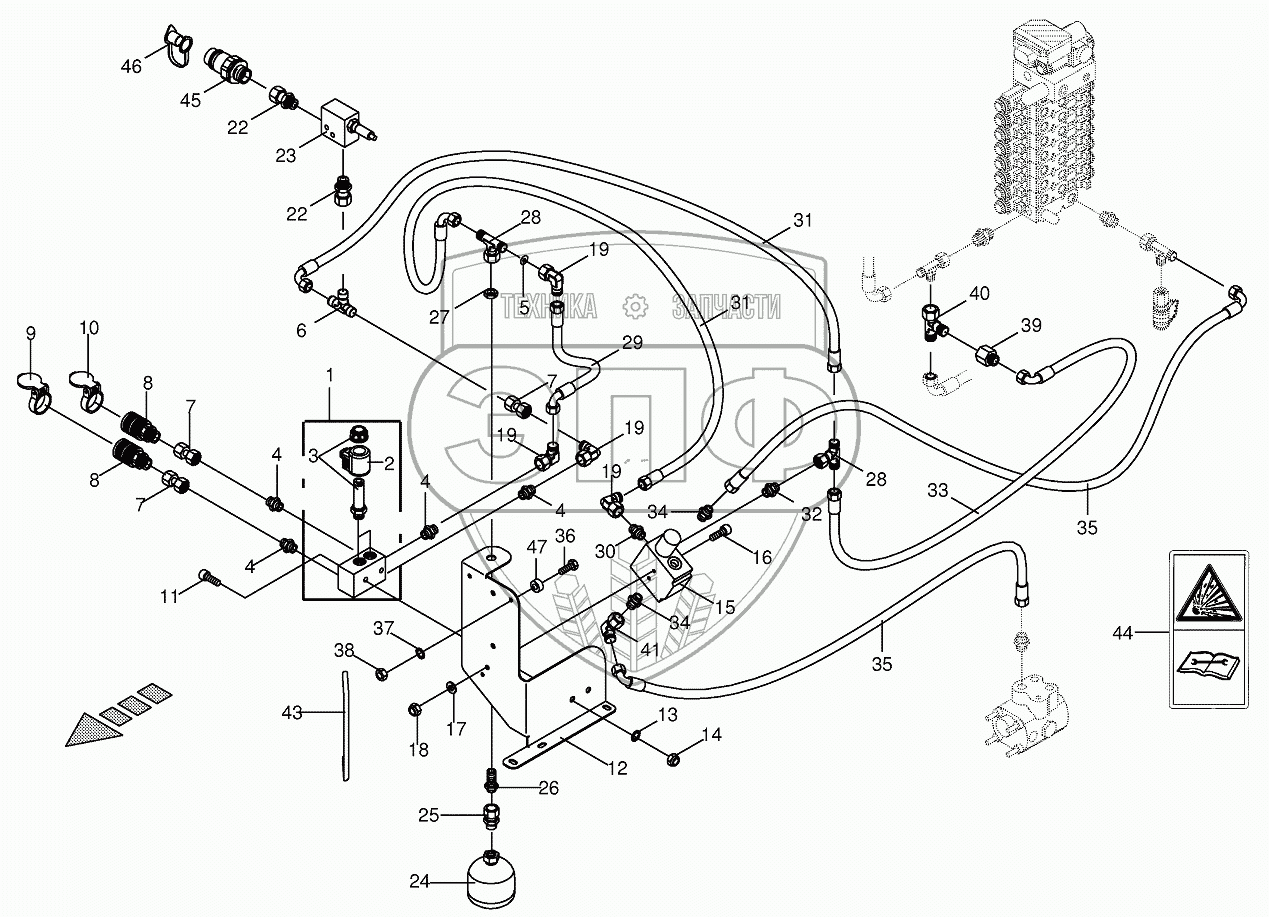

Каталог запасных частей к технике: KRONE BIG-X-700. Hydraulic panel-additional axis
1
2
3
4
4
4
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
22
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
34
35
35
36
37
38
39
40
41
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270035490 | Valve block | Нет на складе | |
| 2 | 009192390 | Solenoid coil | Нет на складе | |
| 3 | 270035720 | 3/2-Directional-control valve | Нет на складе | |
| 4 | 009210602 | Male connector | Нет на складе | |
| 5 | 009193570 | Throttling disc | Нет на складе | |
| 6 | 009210711 | T connector | Нет на складе | |
| 7 | 002307430 | Double nipple | Нет на складе | |
| 8 | 009193230 | Sleeve | Нет на складе | |
| 9 | 009199940 | Cover-red | Нет на складе | |
| 10 | 009166020 | Cover-blue | Нет на складе | |
| 11 | 009031142 | Allen screw | Нет на складе | |
| 12 | 200243590 | Hydraulic panel | Нет на складе | |
| 13 | 009099091 | Detent edged washer | Нет на складе | |
| 14 | 009087580 | Locknut | Нет на складе | |
| 15 | 270035460 | Storage charging valve | Нет на складе | |
| 16 | 009030540 | Allen screw | Нет на складе | |
| 17 | 009104111 | Washer | Нет на складе | |
| 18 | 009087041 | Locknut | Нет на складе | |
| 19 | 009210671 | Angle lug | Нет на складе | |
| 22 | 009196750 | Male connector | Нет на складе | |
| 23 | 270035450 | Pressure control valve | Нет на складе | |
| 24 | 009211500 | Hydraulic-reservoir | Нет на складе | |
| 25 | 009210931 | Male connector | Нет на складе | |
| 26 | 009210871 | Straight 2-way connector | Нет на складе | |
| 27 | 009085242 | Hex nut-low form | Нет на складе | |
| 28 | 009210771 | T-connector | Нет на складе | |
| 29 | 009209720 | High pressure hose line | Нет на складе | |
| 30 | 009209011 | Male connector | Нет на складе | |
| 31 | 009200950 | High pressure hose line | Нет на складе | |
| 32 | 900004540 | Male connector | Нет на складе | |
| 33 | 009200830 | High pressure hose line | Нет на складе | |
| 34 | 009211440 | Male connector | Нет на складе | |
| 35 | 009198670 | High pressure hose line | Нет на складе | |
| 36 | 009002010 | Hex head bolt | Нет на складе | |
| 37 | 009099081 | Detent edged washer | Нет на складе | |
| 38 | 009080300 | Hex nut | Нет на складе | |
| 39 | 009209020 | Reducer fitting | Нет на складе | |
| 40 | 009212380 | Adjustable L connection | Нет на складе | |
| 41 | 009211730 | Angle lug | Нет на складе | |
| 43 | 009251110 | Edge protection-Id.-no.= 1m | Нет на складе | |
| 44 | 009395290 | Tag | Нет на складе | |
| 45 | 009193220 | Connector plug | Нет на складе | |
| 46 | 009212631 | Dust cap-blue | Нет на складе | |
| 47 | 002211671 | Bushing | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
