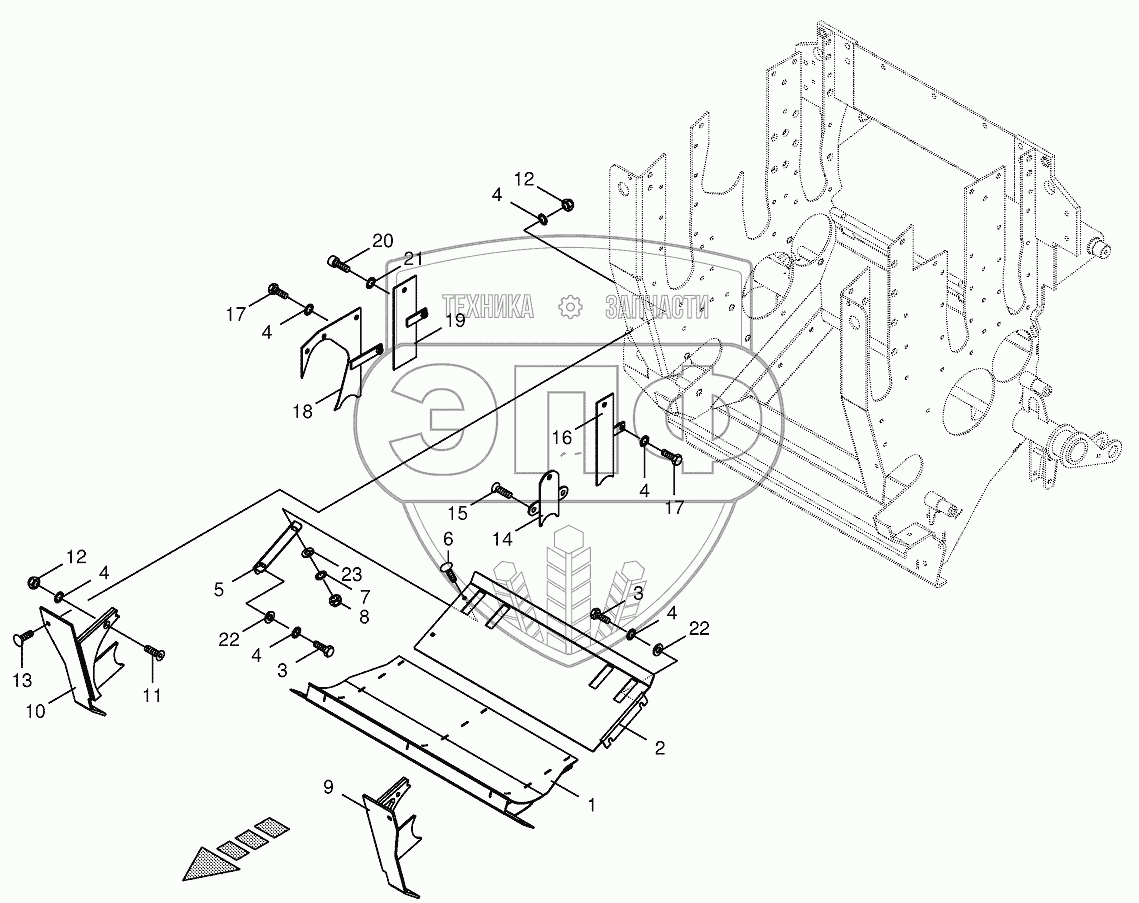

Каталог запасных частей к технике: KRONE BIG-X-700. Grain collecting plate/slotted cover
1
2
3
3
4
4
4
4
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200261340 | Grain collecting plate-front | Нет на складе | |
| 2 | 200262150 | Grain collecting plate | Нет на складе | |
| 3 | 009006340 | Hex head bolt | Нет на складе | |
| 4 | 009099091 | Detent edged washer | Нет на складе | |
| 5 | 200262160 | Angle | Нет на складе | |
| 6 | 009047312 | Coach bolt | Нет на складе | |
| 7 | 009099081 | Detent edged washer | Нет на складе | |
| 8 | 009087060 | Locknut | Нет на складе | |
| 9 | 200261080 | Slot cover-below left | Нет на складе | |
| 10 | 200261130 | Slot cover-below right | Нет на складе | |
| 11 | 900003520 | Countersunkscrew | Нет на складе | |
| 12 | 009087580 | Locknut | Нет на складе | |
| 13 | 009047451 | Coach bolt | Нет на складе | |
| 14 | 200261510 | Slot cover-left middle | Нет на складе | |
| 15 | 009040101 | Countersunkscrew | Нет на складе | |
| 16 | 200261392 | Slot cover-back left | Нет на складе | |
| 17 | 009006360 | Hex head bolt | Нет на складе | |
| 18 | 200261431 | Slot cover-right middle | Нет на складе | |
| 19 | 200261461 | Slot cover-back right | Нет на складе | |
| 20 | 009031061 | Allen screw | Нет на складе | |
| 21 | 009099070 | Detent edged washer | Нет на складе | |
| 22 | 900001210 | Washer | Нет на складе | |
| 23 | 900005850 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
