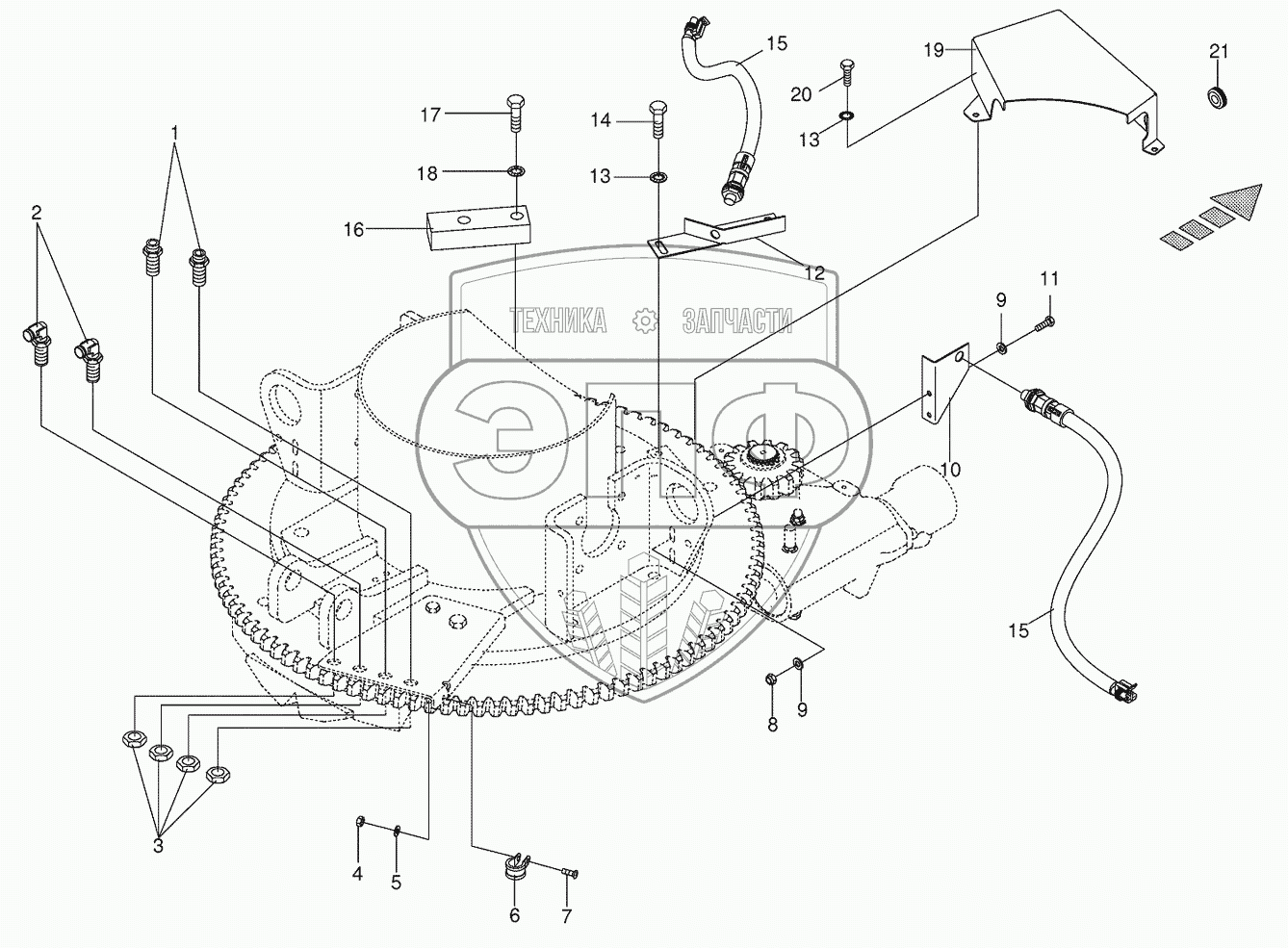

Каталог запасных частей к технике: KRONE BIG-X-650. Mounting parts discharge chute rotation
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009199630 | Straight 2-way connector | Нет на складе | |
| 2 | 009199660 | Connector | Нет на складе | |
| 3 | 009085060 | Hex nut-low form | Нет на складе | |
| 4 | 009082071 | Hex nut | Нет на складе | |
| 5 | 009105001 | Washer | Нет на складе | |
| 6 | 009240090 | Tube clip w. rubber | Нет на складе | |
| 7 | 009037450 | Allen screw | Нет на складе | |
| 8 | 009082080 | Hex nut | Нет на складе | |
| 9 | 009104111 | Washer | Нет на складе | |
| 10 | 002173780 | Sensor support | Нет на складе | |
| 11 | 009002391 | Hex head bolt | Нет на складе | |
| 12 | 002261262 | Sensor support | Нет на складе | |
| 13 | 009099081 | Detent edged washer | Нет на складе | |
| 14 | 009006120 | Hex head bolt | Нет на складе | |
| 15 | 003024091 | Namursensor | Нет на складе | |
| 16 | 002157790 | Limit stop | Нет на складе | |
| 17 | 009006370 | Hex head bolt | Нет на складе | |
| 18 | 009099091 | Detent edged washer | Нет на складе | |
| 19 | 002173793 | Cover plate | Нет на складе | |
| 20 | 009006120 | Hex head bolt | Нет на складе | |
| 20 | 009006140 | Hex head bolt | Нет на складе | |
| 21 | 009242340 | Guidance sleeve | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
