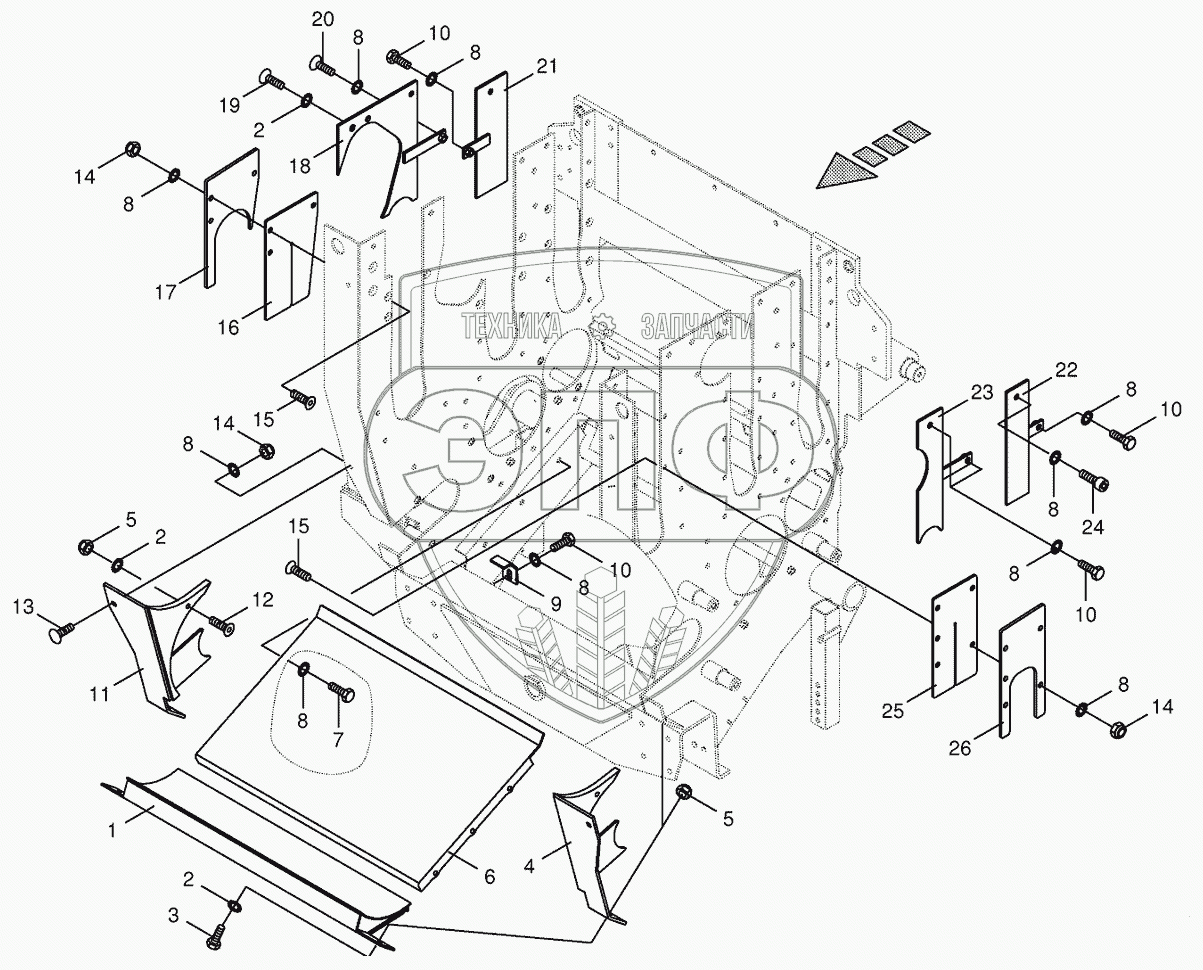

Каталог запасных частей к технике: KRONE BIG-X-650. Grain collecting plate/slotted cover
1
2
2
2
3
4
5
5
6
7
8
8
8
8
8
8
8
8
8
8
9
10
10
10
10
11
12
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200227250 | Grain collecting plate-front | Нет на складе | |
| 2 | 009099101 | Detent edged washer | Нет на складе | |
| 3 | 009006570 | Hex head bolt | Нет на складе | |
| 4 | 200226480 | Slot cover-below left | Нет на складе | |
| 5 | 009087010 | Locknut | Нет на складе | |
| 6 | 200227200 | Grain collecting plate-back | Нет на складе | |
| 7 | 009006360 | Hex head bolt | Нет на складе | |
| 8 | 009099091 | Detent edged washer | Нет на складе | |
| 9 | 200227210 | Angle | Нет на складе | |
| 10 | 009006370 | Hex head bolt | Нет на складе | |
| 11 | 200226440 | Slot cover-below right | Нет на складе | |
| 12 | 009040653 | Countersunkscrew | Нет на складе | |
| 13 | 009047451 | Coach bolt | Нет на складе | |
| 14 | 009087580 | Locknut | Нет на складе | |
| 15 | 009040490 | Countersunkscrew | Нет на складе | |
| 16 | 002166121 | Cover-Rubber | Нет на складе | |
| 17 | 002166100 | Plate-right | Нет на складе | |
| 18 | 002162900 | Slot cover-right middle top | Нет на складе | |
| 19 | 009051782 | Fillister head screw | Нет на складе | |
| 20 | 009051542 | Coach bolt | Нет на складе | |
| 21 | 002163111 | Slot cover-right back top | Нет на складе | |
| 22 | 002163120 | Slot cover-left back top | Нет на складе | |
| 23 | 002163131 | Slot cover-left middle top | Нет на складе | |
| 24 | 009031061 | Allen screw | Нет на складе | |
| 25 | 002166131 | Cover-Rubber | Нет на складе | |
| 26 | 002166110 | Plate-left | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
