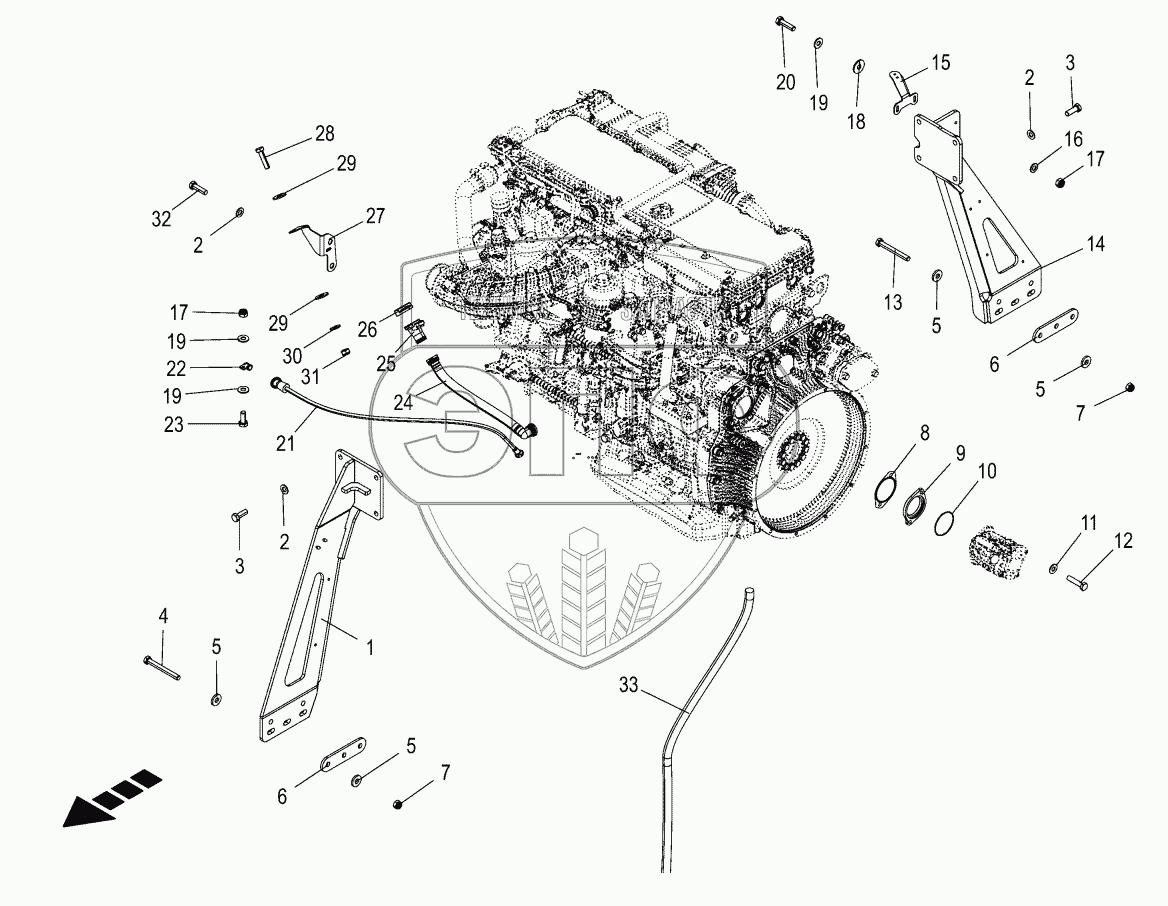

Каталог запасных частей к технике: KRONE BIG-X-480. Mounting parts - engine
1
2
2
2
3
3
4
5
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200293414 | Engine support right | Нет на складе | |
| 1 | 202229132 | Engine support right | Нет на складе | |
| 2 | 009099121 | Detent edged washer | Нет на складе | |
| 3 | 009003330 | Hex head bolt | Нет на складе | |
| 4 | 009014920 | Hex head bolt | Нет на складе | |
| 5 | 009103620 | Washer | Нет на складе | |
| 6 | 202216990 | Adapter plate | Нет на складе | |
| 7 | 009087190 | Locknut | Нет на складе | |
| 8 | 270125810 | Seal power steering | Нет на складе | |
| 9 | 202237730 | Adapter plate LS pump | Нет на складе | |
| 10 | 900024330 | O-ring seals | Нет на складе | |
| 11 | 009099091 | Detent edged washer | Нет на складе | |
| 12 | 009010612 | Hex head bolt | Нет на складе | |
| 13 | 009014910 | Hex head bolt | Нет на складе | |
| 14 | 202229072 | Engine support right | Нет на складе | |
| 14 | 200293394 | Engine support right | Нет на складе | |
| 15 | 202243120 | Hose support | Нет на складе | |
| 15 | 202235770 | Hose support | Нет на складе | |
| 16 | 009104130 | Washer | Нет на складе | |
| 17 | 009087060 | Locknut | Нет на складе | |
| 18 | 009106030 | Washer | Нет на складе | |
| 19 | 009099081 | Detent edged washer | Нет на складе | |
| 20 | 009006170 | Hex head bolt | Нет на складе | |
| 21 | 270149600 | Oil dip stick | Нет на складе | |
| 21 | 270149590 | Oil dip stick | Нет на складе | |
| 22 | 900000310 | Tube clip w. rubber | Нет на складе | |
| 23 | 009006140 | Hex head bolt | Нет на складе | |
| 24 | 270184310 | Oil filling line | Нет на складе | |
| 25 | 270184430 | Filler neck | Нет на складе | |
| 26 | 270184440 | Cover | Нет на складе | |
| 27 | 204218890 | Support | Нет на складе | |
| 27 | 204215991 | Support | Нет на складе | |
| 28 | 009002391 | Hex head bolt | Нет на складе | |
| 29 | 009103511 | Washer | Нет на складе | |
| 30 | 009099061 | Detent edged washer | Нет на складе | |
| 31 | 009087041 | Locknut | Нет на складе | |
| 32 | 009003230 | Hex head bolt | Нет на складе | |
| 33 | 270160710 | Hose engine block breather | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
