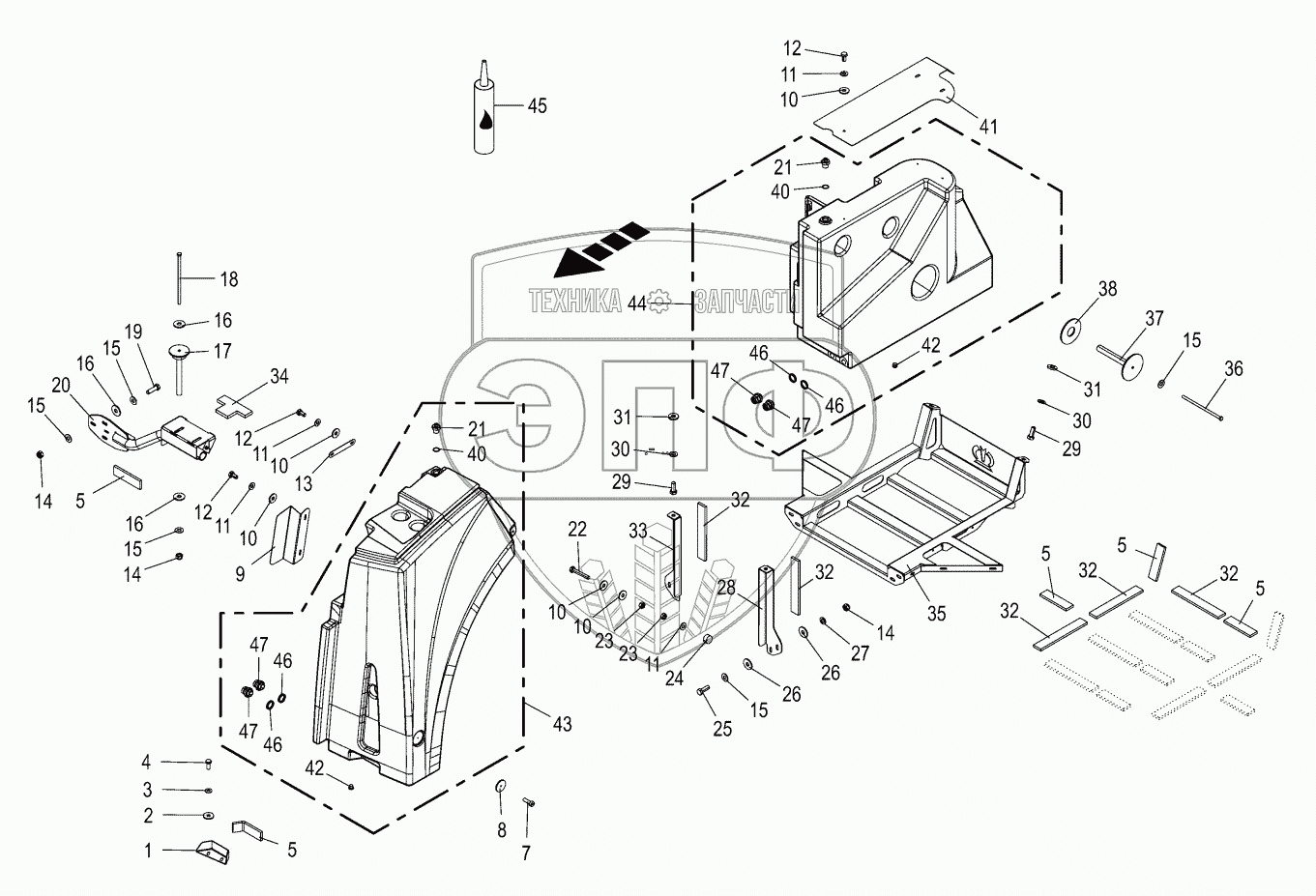

Каталог запасных частей к технике: KRONE BIG-X-480. Auxiliary tank
1
2
3
4
5
5
5
5
5
7
8
9
10
10
10
10
10
11
11
11
11
12
12
12
13
14
14
14
15
15
15
15
15
16
16
16
17
18
19
20
21
21
22
23
23
24
25
26
26
27
28
29
29
30
30
31
31
32
32
32
32
32
33
34
35
36
37
38
40
40
41
42
42
43
44
45
46
46
46
46
47
47
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 204207111 | Tank support | Нет на складе | |
| 2 | 009103530 | Washer | Нет на складе | |
| 3 | 009099091 | Detent edged washer | Нет на складе | |
| 4 | 009006360 | Hex head bolt | Нет на складе | |
| 5 | 202221982 | Rubber plate | Нет на складе | |
| 7 | 009037450 | Allen screw | Нет на складе | |
| 8 | 009245361 | Side light-yellow | Нет на складе | |
| 9 | 202290720 | Cover plate | Нет на складе | |
| 10 | 009106030 | Washer | Нет на складе | |
| 11 | 009099081 | Detent edged washer | Нет на складе | |
| 12 | 009006120 | Hex head bolt | Нет на складе | |
| 13 | 202271550 | Support | Нет на складе | |
| 14 | 009087010 | Locknut | Нет на складе | |
| 15 | 009099101 | Detent edged washer | Нет на складе | |
| 16 | 009103490 | Washer | Нет на складе | |
| 17 | 202254111 | Spacer | Нет на складе | |
| 18 | 900028970 | Hexagon head screw | Нет на складе | |
| 19 | 009006580 | Hex head bolt | Нет на складе | |
| 20 | 202254282 | Tank holder left | Нет на складе | |
| 21 | 202265890 | Screw-in support diesel tank hexagon | Нет на складе | |
| 22 | 009002140 | Hex head bolt | Нет на складе | |
| 23 | 009082100 | Hex nut | Нет на складе | |
| 24 | 270136910 | Rubber buffer | Нет на складе | |
| 25 | 009006570 | Hex head bolt | Нет на складе | |
| 26 | 009106090 | Washer | Нет на складе | |
| 27 | 009105061 | Washer | Нет на складе | |
| 28 | 202254100 | Back beam holder SCR tank | Нет на складе | |
| 29 | 009006750 | Hex head bolt | Нет на складе | |
| 30 | 009099121 | Detent edged washer | Нет на складе | |
| 31 | 009103620 | Washer | Нет на складе | |
| 32 | 202221962 | Rubber plate | Нет на складе | |
| 33 | 202254080 | Back beam holder additional tank | Нет на складе | |
| 34 | 204214011 | Rubber plate | Нет на складе | |
| 35 | 204227341 | Back beam rear | Нет на складе | |
| 36 | 900020420 | Hex bolt | Нет на складе | |
| 37 | 202254321 | Spacer additional tank | Нет на складе | |
| 38 | 202272140 | Spacer | Нет на складе | |
| 40 | 900026560 | O-ring | Нет на складе | |
| 41 | 202272503 | Guard sheet additional tank | Нет на складе | |
| 42 | 900027940 | Locking screw inside hexagon | Нет на складе | |
| 43 | 202284520 | Side tank assembl. | Нет на складе | |
| 44 | 202201291 | Additional tank rear pre-assembled | Нет на складе | |
| 45 | 270115590 | Instant adhesive | Нет на складе | |
| 46 | 270065090 | Rubber seal | Нет на складе | |
| 47 | 200202230 | Connection | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
