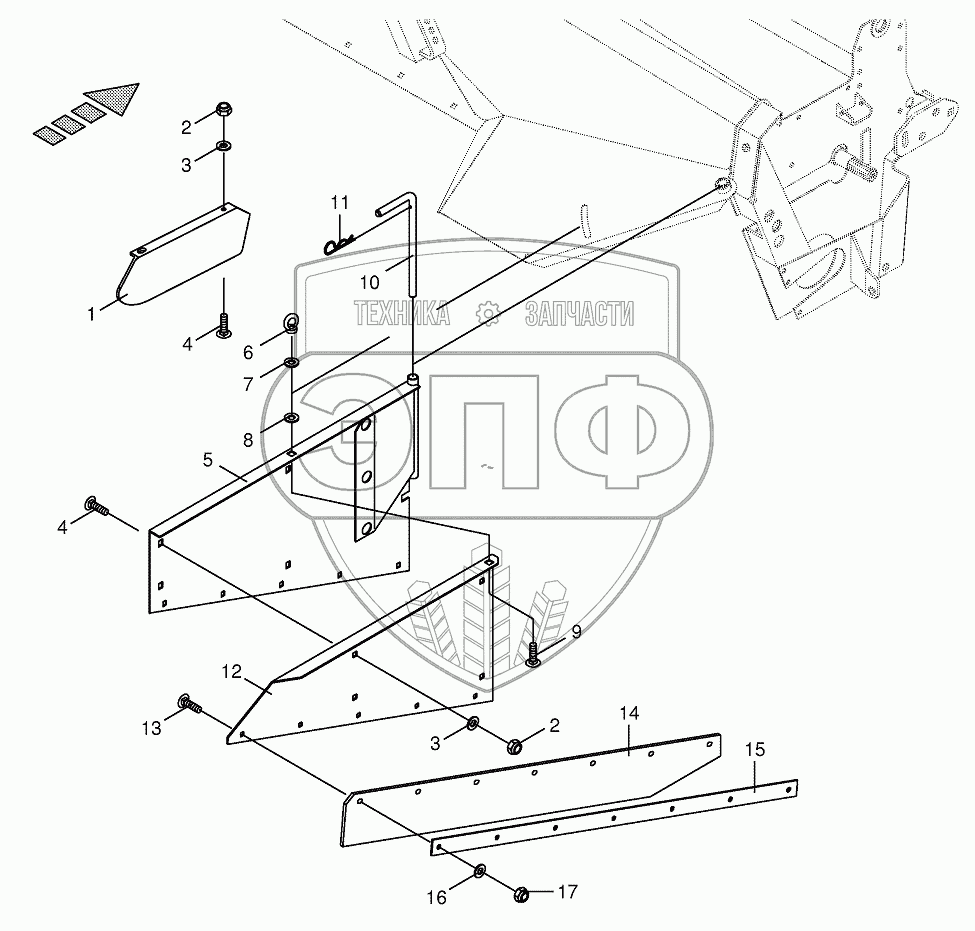

Каталог запасных частей к технике: KRONE BIG-M-II. Swathlaying - front
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002586310 | Baffle -left middle | Нет на складе | |
| 1 | 002586320 | Baffle -right middle | Нет на складе | |
| 2 | 009087580 | Locknut | Нет на складе | |
| 3 | 009103530 | Washer | Нет на складе | |
| 4 | 009047512 | Coach bolt | Нет на складе | |
| 5 | 200106430 | Swath door-right | Нет на складе | |
| 5 | 200106420 | Swath door-left | Нет на складе | |
| 6 | 009095031 | Lifting eye nut | Нет на складе | |
| 7 | 009106431 | Washer | Нет на складе | |
| 8 | 009103470 | Washer | Нет на складе | |
| 9 | 009048823 | Coach bolt | Нет на складе | |
| 10 | 002566712 | Pin | Нет на складе | |
| 11 | 009171070 | Spring clip | Нет на складе | |
| 12 | 200106490 | Extension of swath flaps-right | Нет на складе | |
| 12 | 200106480 | Extension of swath flaps-left | Нет на складе | |
| 13 | 009048131 | Coach bolt | Нет на складе | |
| 14 | 200106510 | Rubber cloth | Нет на складе | |
| 15 | 200106500 | Clamping strap | Нет на складе | |
| 16 | 009103530 | Washer | Нет на складе | |
| 17 | 009087060 | Locknut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
