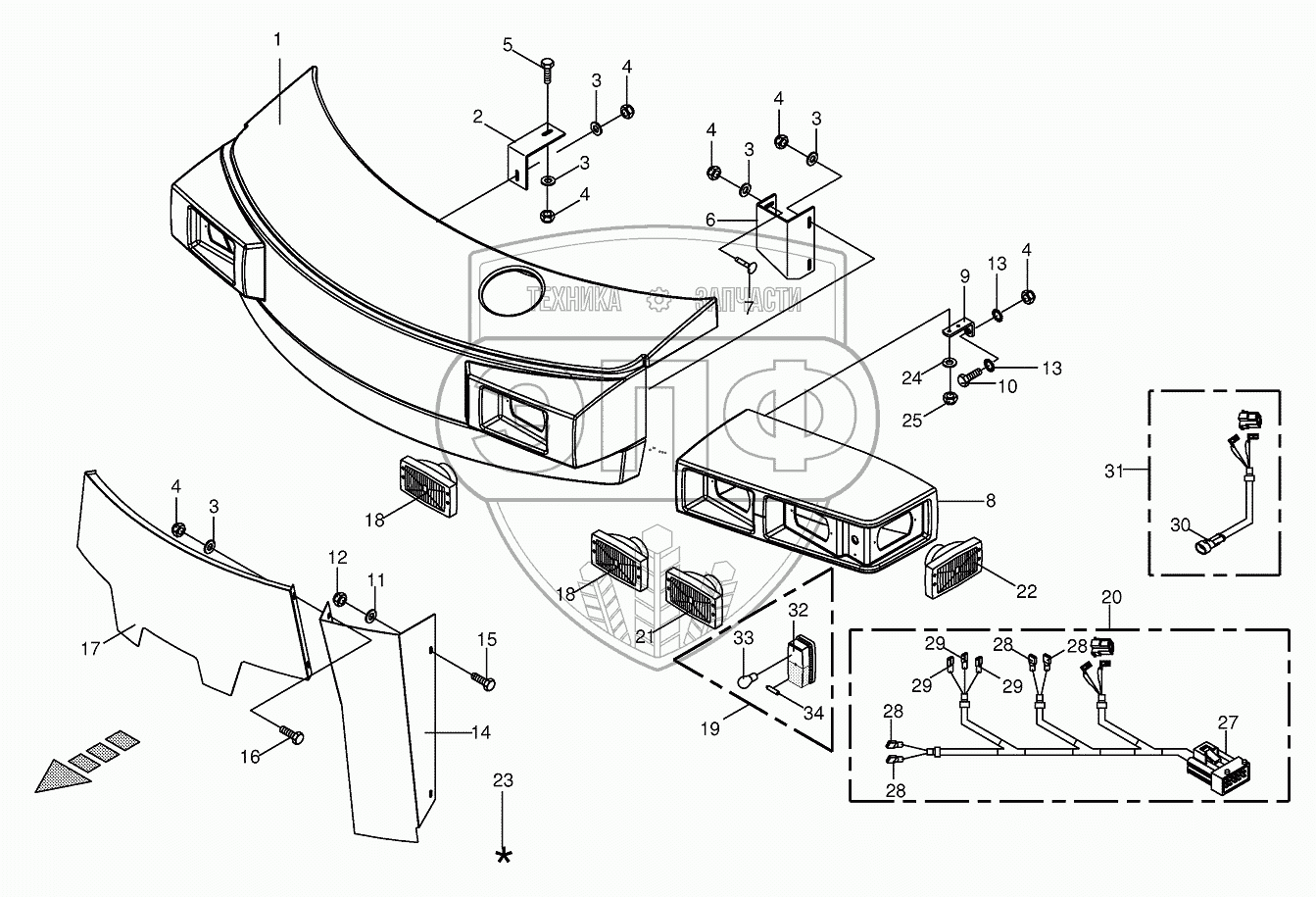

Каталог запасных частей к технике: KRONE BIG-M-II. Front guard /Lighting
1
2
3
3
3
3
3
4
4
4
4
4
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
19
20
20
21
22
23
24
25
27
28
28
28
28
29
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb | Нет на складе | |
| 009246880 | 009246880 | Bulb | Нет на складе | |
| 009247140 | 009247140 | Bulb | Нет на складе | |
| 1 | 002319900 | Front guard | Нет на складе | |
| 2 | 002331051 | Support | Нет на складе | |
| 3 | 009104140 | Washer | Нет на складе | |
| 4 | 009087580 | Locknut | Нет на складе | |
| 5 | 009006360 | Hex head bolt | Нет на складе | |
| 6 | 002328571 | Support-right | Нет на складе | |
| 6 | 002328561 | Support-left | Нет на складе | |
| 7 | 009048501 | Coach bolt | Нет на складе | |
| 8 | 002319910 | Front guard-left/right | Нет на складе | |
| 9 | 002326553 | Support | Нет на складе | |
| 10 | 009006380 | Hex head bolt | Нет на складе | |
| 11 | 009104130 | Washer | Нет на складе | |
| 12 | 009087060 | Locknut | Нет на складе | |
| 13 | 009099091 | Detent edged washer | Нет на складе | |
| 14 | 002329744 | Cover plate-left | Нет на складе | |
| 14 | 002329755 | Cover plate-right | Нет на складе | |
| 15 | 009010491 | Hex head bolt | Нет на складе | |
| 16 | 009006340 | Hex head bolt | Нет на складе | |
| 17 | 002329713 | Cover plate | Нет на складе | |
| 18 | 009246371 | Headlight-middle | Нет на складе | |
| 19 | 009246361 | Flashing light with side light | Нет на складе | |
| 20 | 003031663 | Wiring harness-right | Нет на складе | |
| 20 | 003031653 | Wiring harness-left | Нет на складе | |
| 21 | 009247440 | Headlight-outside | Нет на складе | |
| 22 | 009247450 | Headlight | Нет на складе | |
| 23 | 009403750 | Repairing set for plastics- beige | Нет на складе | |
| 24 | 009099081 | Detent edged washer | Нет на складе | |
| 25 | 009082100 | Hex nut | Нет на складе | |
| 27 | 003030840 | Plug-10-pole | Нет на складе | |
| 28 | 003026880 | Flat sleeve-red | Нет на складе | |
| 29 | 009246940 | Flat sleeve-red | Нет на складе | |
| 30 | 003023560 | Coupling socket-2-pole | Нет на складе | |
| 31 | 003031673 | Adapter wire | Нет на складе | |
| 32 | 200807610 | Pane | Нет на складе | |
| 33 | 009246930 | Singel filament buld | Нет на складе | |
| 34 | 009247090 | Singel filament buld | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
