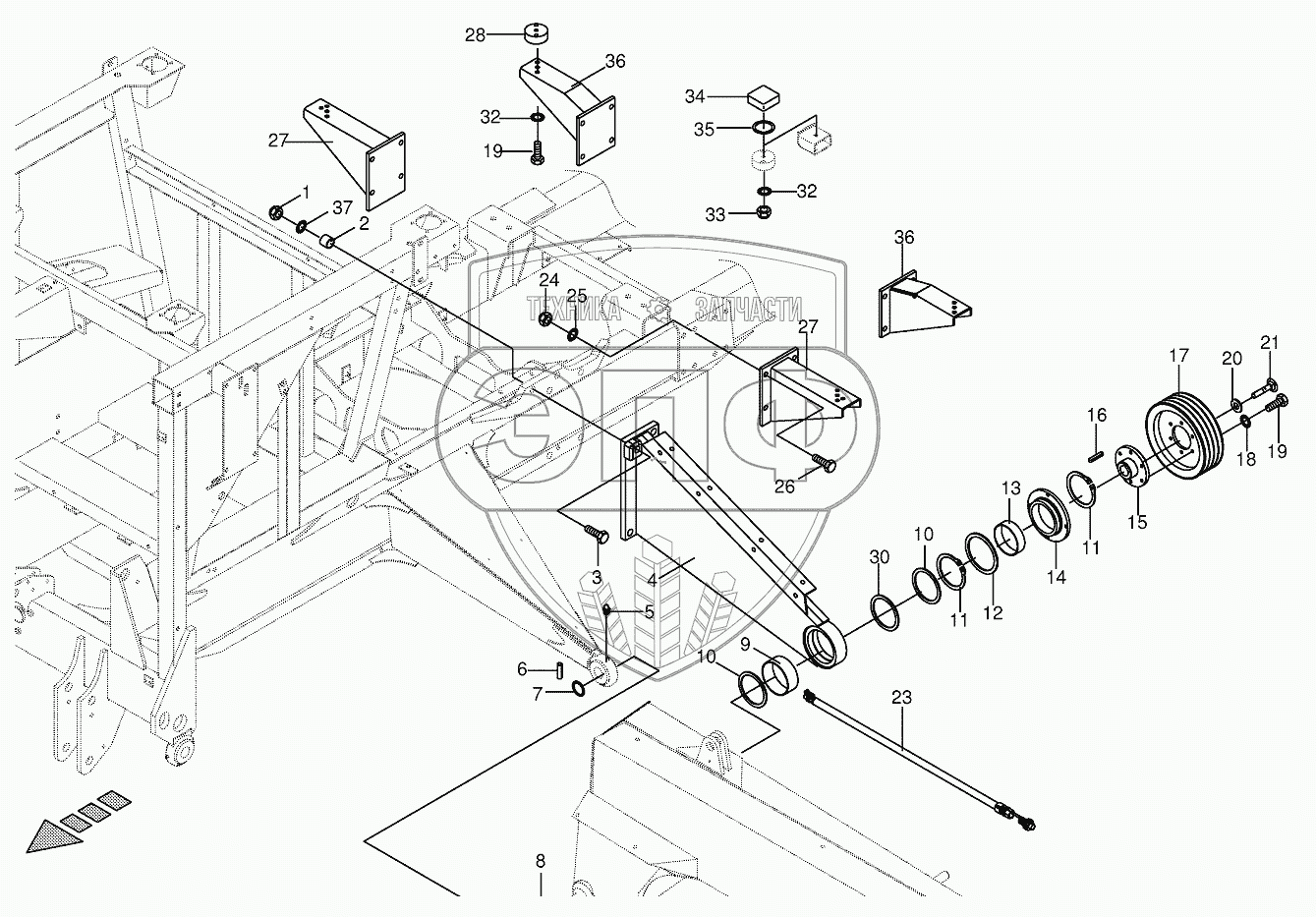

Каталог запасных частей к технике: KRONE BIG-M-II. Control lever/frame - left/right
1
2
3
4
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
19
20
21
23
24
25
26
27
27
28
30
32
32
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009110290 | 009110290 | Shim ring | Нет на складе | |
| 1 | 009087221 | Locknut | Нет на складе | |
| 2 | 002326874 | Spacer bushing | Нет на складе | |
| 3 | 900002250 | Hex head bolt | Нет на складе | |
| 4 | 002334781 | Cantilever-back left | Нет на складе | |
| 4 | 002334791 | Cantilever-back right | Нет на складе | |
| 5 | 009191050 | Grease niple | Нет на складе | |
| 6 | 009127172 | Roll pin | Нет на складе | |
| 6 | 009126472 | Roll pin | Нет на складе | |
| 7 | 009105181 | Washer | Нет на складе | |
| 8 | 002328820 | Spacer ring | Нет на складе | |
| 9 | 002324681 | Plastic bushing | Нет на складе | |
| 10 | 009107600 | Supporting disc | Нет на складе | |
| 11 | 009115090 | Circlip | Нет на складе | |
| 12 | 002327831 | Spacer ring | Нет на складе | |
| 13 | 002299591 | Plastic bushing | Нет на складе | |
| 14 | 002292571 | Flange | Нет на складе | |
| 15 | 002291103 | Hub | Нет на складе | |
| 16 | 009153381 | Fit-in key | Нет на складе | |
| 17 | 002509024 | V-belt pulley | Нет на складе | |
| 18 | 009099101 | Detent edged washer | Нет на складе | |
| 19 | 009006550 | Hex head bolt | Нет на складе | |
| 20 | 002310400 | Washer | Нет на складе | |
| 21 | 009040060 | Countersunkscrew | Нет на складе | |
| 23 | 003024091 | Namursensor | Нет на складе | |
| 24 | 009087190 | Locknut | Нет на складе | |
| 25 | 009099121 | Detent edged washer | Нет на складе | |
| 26 | 009006760 | Hex head bolt | Нет на складе | |
| 27 | 200119600 | Strut | Нет на складе | |
| 28 | 002312313 | Spacer | Нет на складе | |
| 30 | 009110290 | Shim ring | Нет на складе | |
| 32 | 009099101 | Detent edged washer | Нет на складе | |
| 33 | 009087010 | Locknut | Нет на складе | |
| 34 | 009242180 | Rubber pad | Нет на складе | |
| 35 | 009106420 | Washer | Нет на складе | |
| 36 | 200119810 | Strut | Нет на складе | |
| 37 | 009099131 | Detent edged washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
