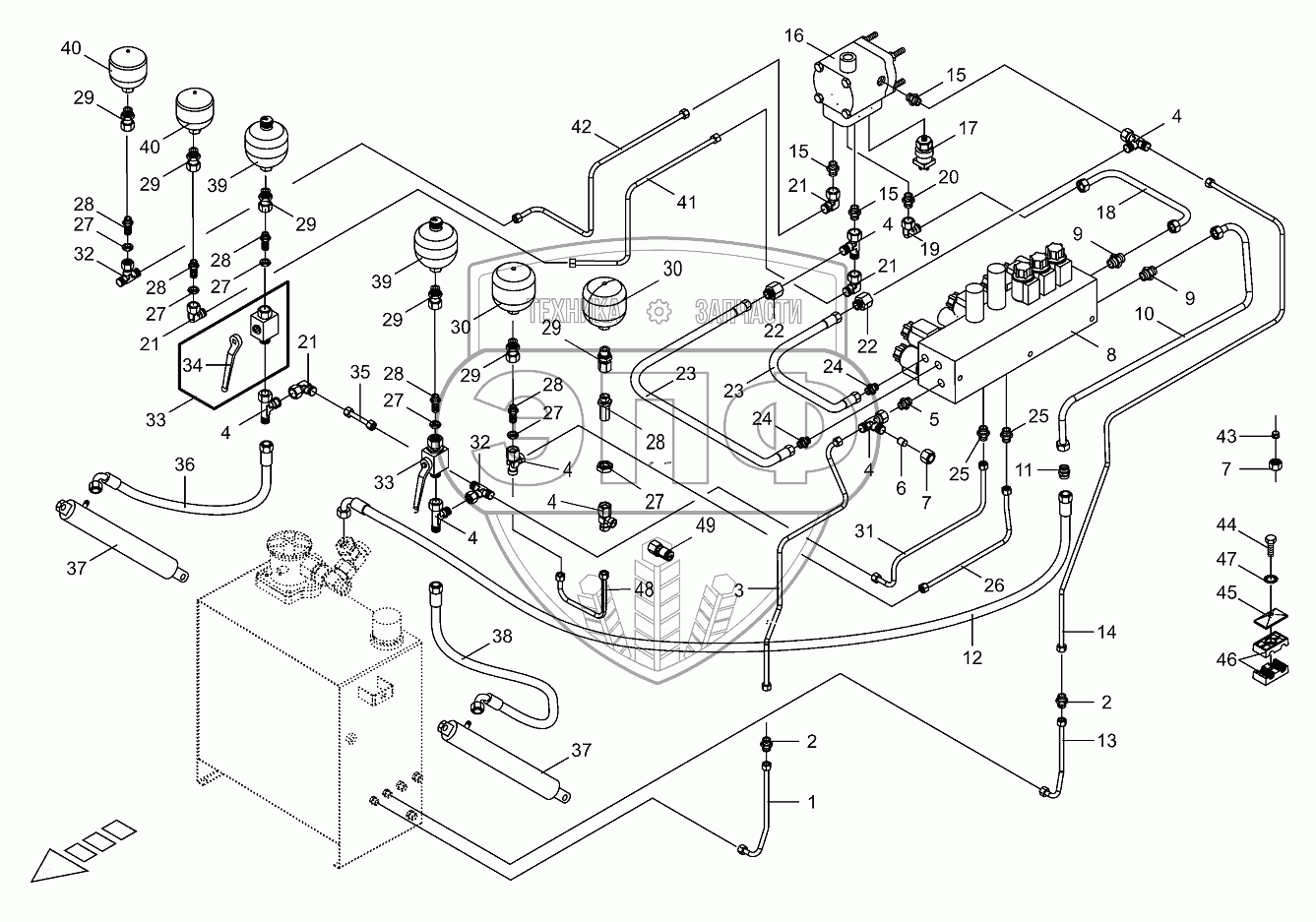

Каталог запасных частей к технике: KRONE BIG-M-420. Working hydraulics-Mounting parts
/131.gif)
1
2
2
3
4
4
4
4
4
4
4
5
6
7
7
7
8
9
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
21
21
21
22
22
23
23
24
24
25
25
26
27
27
27
27
27
27
27
28
28
28
28
28
28
29
29
29
29
29
30
30
31
32
32
33
33
34
35
36
37
37
38
39
39
40
40
40
41
43
44
44
45
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187832 | 009187832 | Sealing set | Нет на складе | |
| 270128630 | 270128630 | Ball joint eye | Нет на складе | |
| 270006231 | 270006231 | Hydraulic cylinder | Нет на складе | |
| 009187832 | 009187832 | Sealing set | Нет на складе | |
| 1 | 200139260 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 2 | 009210541 | Connector | Нет на складе | |
| 3 | 200150350 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 4 | 009210791 | Adjustable L connection | Нет на складе | |
| 5 | 009197851 | Male connector | Нет на складе | |
| 6 | 009193000 | Locking cone w. O-ring | Нет на складе | |
| 7 | 009211820 | Nozzle disc cap | Нет на складе | |
| 7 | 009212060 | Nozzle disc cap | Нет на складе | |
| 8 | 002327471 | Valve block | Нет на складе | |
| 9 | 009211741 | Male connector | Нет на складе | |
| 10 | 200294330 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 11 | 009211700 | Connector | Нет на складе | |
| 12 | 270038580 | High pressure hose line | Нет на складе | |
| 13 | 200147880 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 14 | 200147850 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 15 | 009210602 | Male connector | Нет на складе | |
| 16 | 002296050 | Storage charging valve | Нет на складе | |
| 17 | 003020230 | Pressure switch | Нет на складе | |
| 18 | 200293850 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 19 | 009211730 | Angle lug | Нет на складе | |
| 20 | 009211440 | Male connector | Нет на складе | |
| 21 | 009210671 | Angle lug | Нет на складе | |
| 22 | 009210831 | Reducer fitting | Нет на складе | |
| 23 | 009200421 | Hyd. hose | Нет на складе | |
| 24 | 009210592 | Male connector | Нет на складе | |
| 25 | 009209011 | Male connector | Нет на складе | |
| 26 | 200120030 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 27 | 009085242 | Hex nut-low form | Нет на складе | |
| 28 | 009210871 | Straight 2-way connector | Нет на складе | |
| 29 | 009210931 | Male connector | Нет на складе | |
| 30 | 009199970 | Hydraulic-reservoir | Нет на складе | |
| 31 | 200120430 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 32 | 009210771 | T-connector | Нет на складе | |
| 33 | 009196030 | Ball cock | Нет на складе | |
| 34 | 009196640 | Hand lever-incl. screw, washer | Нет на складе | |
| 35 | 002332570 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 36 | 009210041 | High pressure hose line | Нет на складе | |
| 37 | 009184793 | Hydraulic cylinder | Нет на складе | |
| 38 | 009209890 | High pressure hose line | Нет на складе | |
| 39 | 009208850 | Hydraulic-reservoir | Нет на складе | |
| 40 | 009211500 | Hydraulic-reservoir | Нет на складе | |
| 41 | 200120040 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 42 | 200120050 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 43 | 009210461 | Cutting ring | Нет на складе | |
| 43 | 009211831 | Cutting ring | Нет на складе | |
| 44 | 009002140 | Hex head bolt | Нет на складе | |
| 44 | 009014250 | Hex head bolt | Нет на складе | |
| 45 | 009251340 | Cover plate | Нет на складе | |
| 46 | 009251050 | Tube clamp-2 halves | Нет на складе | |
| 46 | 009251580 | Tube clamp-2 halves | Нет на складе | |
| 47 | 009099081 | Detent edged washer | Нет на складе | |
| 48 | 200179400 | Hyd. line | Нет на складе | |
| 49 | 009208680 | Connector f.mini-test equipm. | Нет на складе | |
| 50 | 900001210 | Washer | Нет на складе | |
| 51 | 009106030 | Washer | Нет на складе | |
| 52 | 009006160 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
