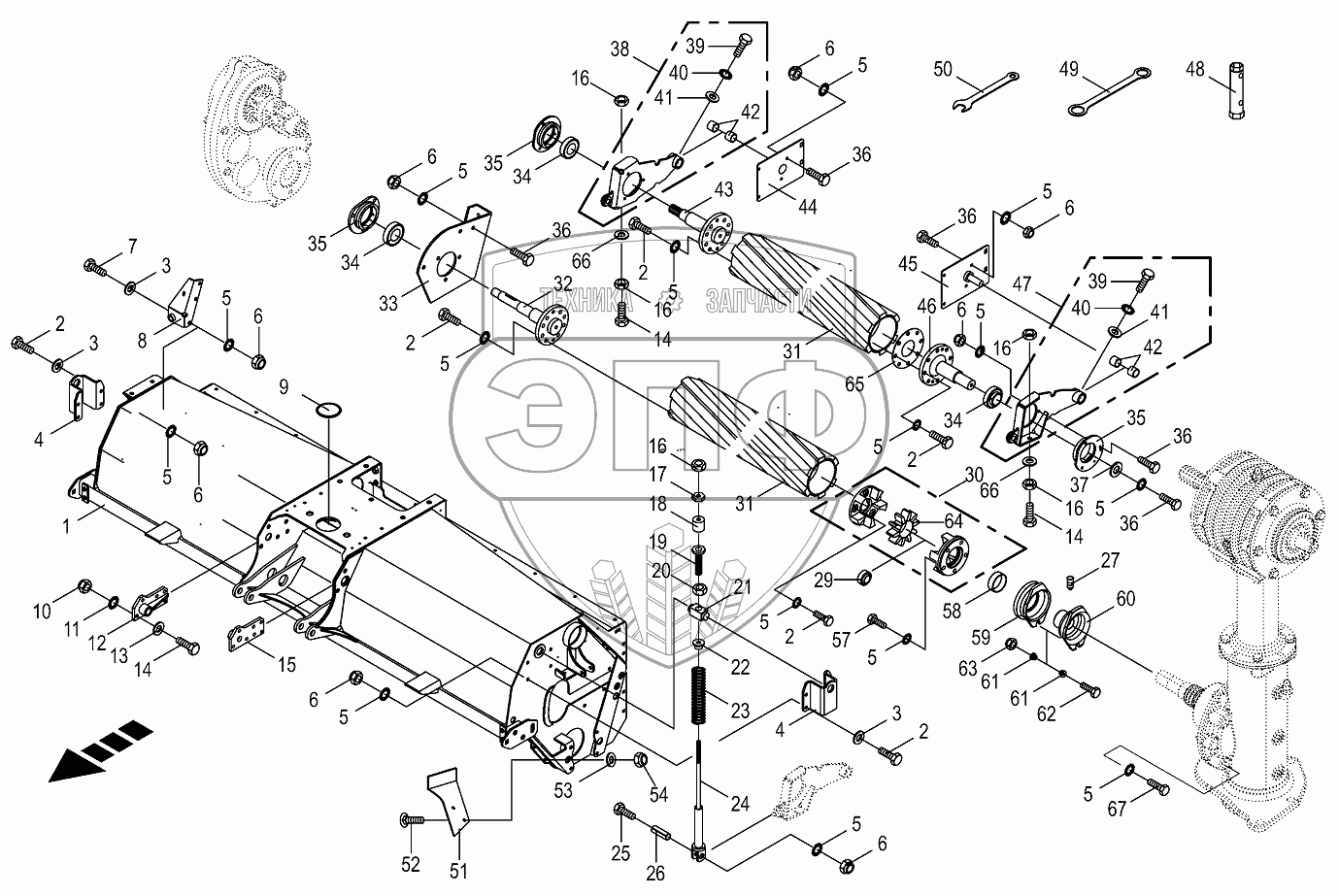

Каталог запасных частей к технике: KRONE BIG-M-420. Roller cond. housing/Roller-lateral
/54.gif)
1
2
2
2
2
2
2
3
3
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
14
14
14
15
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
31
32
33
34
34
34
35
35
35
36
36
36
36
36
36
37
38
39
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
51
52
53
54
57
58
59
60
61
61
62
63
64
65
66
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200303841 | Roller conditioner housing-lateral | Нет на складе | |
| 2 | 009006560 | Hex head bolt | Нет на складе | |
| 3 | 009105061 | Washer | Нет на складе | |
| 4 | 200304190 | Bearing bracket-lateral | Нет на складе | |
| 5 | 009099101 | Detent edged washer | Нет на складе | |
| 6 | 009087010 | Locknut | Нет на складе | |
| 7 | 009006580 | Hex head bolt | Нет на складе | |
| 8 | 002581722 | Support-right | Нет на складе | |
| 9 | 009251150 | Sealing plug | Нет на складе | |
| 10 | 009087190 | Locknut | Нет на складе | |
| 11 | 009099121 | Detent edged washer | Нет на складе | |
| 12 | 002337411 | Attaching strap-right | Нет на складе | |
| 13 | 009103031 | Washer | Нет на складе | |
| 14 | 009006770 | Hex head bolt | Нет на складе | |
| 14 | 009006760 | Hex head bolt | Нет на складе | |
| 15 | 002337401 | Attaching strap-left | Нет на складе | |
| 16 | 009082200 | Hex nut | Нет на складе | |
| 17 | 002520840 | Nut | Нет на складе | |
| 18 | 002503080 | Buffer | Нет на складе | |
| 19 | 002520880 | Threaded piece | Нет на складе | |
| 20 | 009080170 | Hex nut | Нет на складе | |
| 21 | 002301811 | Spring support | Нет на складе | |
| 22 | 002301820 | Retainer scrap | Нет на складе | |
| 23 | 200304370 | Pressure spring | Нет на складе | |
| 24 | 200304110 | Limit stop bar | Нет на складе | |
| 25 | 009014540 | Hex head bolt | Нет на складе | |
| 26 | 009125280 | Roll pin | Нет на складе | |
| 27 | 009059221 | Threaded pin | Нет на складе | |
| 29 | 900001390 | Radial bearing | Нет на складе | |
| 30 | 270048320 | Rotex-clutch | Нет на складе | |
| 31 | 200335611 | CRI-Roller | Нет на складе | |
| 32 | 200304650 | Drive spigot -for gearbox 20 030 170 0 | Нет на складе | |
| 33 | 200302340 | Bearing bracket | Нет на складе | |
| 34 | 900000600 | Grooved ball bearing | Нет на складе | |
| 35 | 200301590 | Self-aligning bearing housing | Нет на складе | |
| 36 | 009006530 | Hex head bolt | Нет на складе | |
| 36 | 009006550 | Hex head bolt | Нет на складе | |
| 37 | 009106431 | Washer | Нет на складе | |
| 38 | 200304200 | Rocker-right | Нет на складе | |
| 39 | 009002722 | Hex head bolt | Нет на складе | |
| 40 | 009099091 | Detent edged washer | Нет на складе | |
| 41 | 009104140 | Washer | Нет на складе | |
| 42 | 009349460 | Bearing bush | Нет на складе | |
| 43 | 200304661 | Drive journal | Нет на складе | |
| 44 | 002584551 | Rocker bearing-right | Нет на складе | |
| 45 | 002584541 | Rocker bearing-left | Нет на складе | |
| 46 | 002581893 | Bearing bolt-Standard | Нет на складе | |
| 47 | 200304210 | Rocker-left | Нет на складе | |
| 48 | 002521991 | Key | Нет на складе | |
| 49 | 200308530 | Spanner key | Нет на складе | |
| 50 | 200308300 | Jaw wrench | Нет на складе | |
| 51 | 200126550 | Baffle-left | Нет на складе | |
| 51 | 200126560 | Baffle-right | Нет на складе | |
| 52 | 009047451 | Coach bolt | Нет на складе | |
| 53 | 009104140 | Washer | Нет на складе | |
| 54 | 009087580 | Locknut | Нет на складе | |
| 57 | 009006560 | Hex head bolt | Нет на складе | |
| 58 | 900012150 | Bearing bush | Нет на складе | |
| 59 | 200131970 | Coupling flange | Нет на складе | |
| 60 | 200131980 | Transmission flange | Нет на складе | |
| 61 | 002816412 | Shear pin bush | Нет на складе | |
| 62 | 009014220 | Hex head bolt | Нет на складе | |
| 63 | 009087060 | Locknut | Нет на складе | |
| 64 | 270066140 | Rotex plastic part | Нет на складе | |
| 65 | 200144340 | Spacer ring | Нет на складе | |
| 66 | 200150590 | Washer | Нет на складе | |
| 67 | 009011220 | He head bolt | Нет на складе | |
| 67 | 009014550 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
