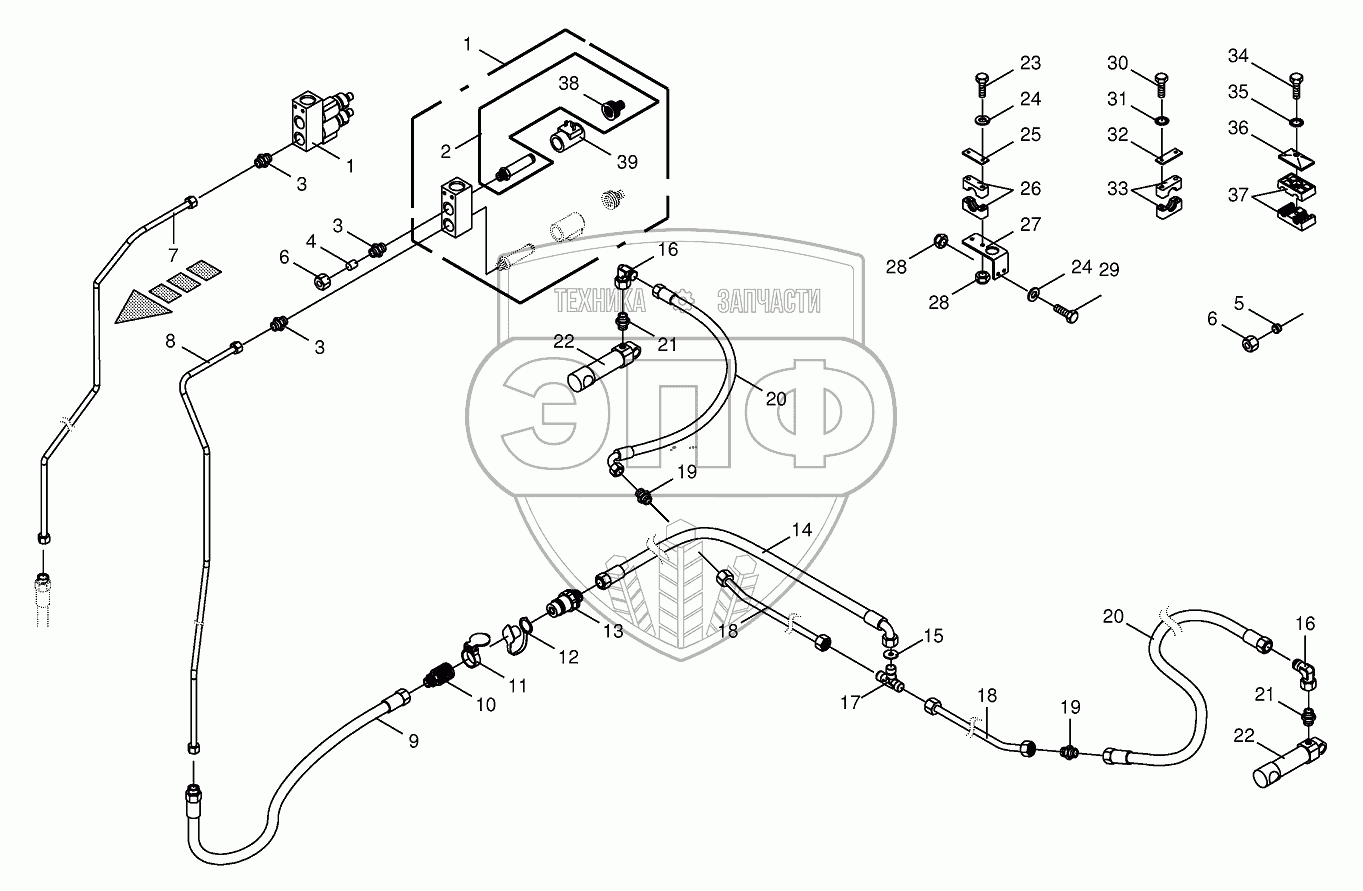

Каталог запасных частей к технике: KRONE BIG-M-420. Hydraulic Auger Hood
/32.gif)
1
1
2
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
24
24
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188051 | 009188051 | Sealing set | Нет на складе | |
| 1 | 009190010 | Control bloc | Нет на складе | |
| 2 | 009190690 | 2/2-Directional-control valve | Нет на складе | |
| 3 | 009210602 | Male connector | Нет на складе | |
| 4 | 009193000 | Locking cone w. O-ring | Нет на складе | |
| 5 | 009210461 | Cutting ring | Нет на складе | |
| 6 | 009212060 | Nozzle disc cap | Нет на складе | |
| 7 | 200150340 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 8 | 200139280 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 9 | 009200653 | Hyd. hose | Нет на складе | |
| 10 | 009193230 | Sleeve | Нет на складе | |
| 11 | 009211711 | Dust cap-red | Нет на складе | |
| 12 | 009211760 | Dust cap-red | Нет на складе | |
| 13 | 009211450 | Connector plug | Нет на складе | |
| 14 | 270003320 | High pressure hose line | Нет на складе | |
| 15 | 003406872 | Throttling disc | Нет на складе | |
| 16 | 009210671 | Angle lug | Нет на складе | |
| 17 | 009210711 | T connector | Нет на складе | |
| 18 | 002335991 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 19 | 009210541 | Connector | Нет на складе | |
| 20 | 009209711 | Hyd. hose | Нет на складе | |
| 21 | 009196300 | Male connector | Нет на складе | |
| 22 | 009185050 | Hydraulic cylinder | Нет на складе | |
| 23 | 009002440 | Hex head bolt | Нет на складе | |
| 24 | 009104111 | Washer | Нет на складе | |
| 25 | 009251450 | Cover plate | Нет на складе | |
| 26 | 009251021 | Tube clamp-2 halves | Нет на складе | |
| 27 | 002333813 | Angle | Нет на складе | |
| 28 | 009087041 | Locknut | Нет на складе | |
| 29 | 009006080 | Hex head bolt | Нет на складе | |
| 30 | 009010281 | Hex head bolt | Нет на складе | |
| 31 | 009099061 | Detent edged washer | Нет на складе | |
| 32 | 009251360 | Cover plate | Нет на складе | |
| 33 | 009251071 | Tube clamp-2 halves | Нет на складе | |
| 34 | 009010481 | Hex head bolt | Нет на складе | |
| 34 | 009002010 | Hex head bolt | Нет на складе | |
| 35 | 009099081 | Detent edged washer | Нет на складе | |
| 36 | 009251340 | Cover plate | Нет на складе | |
| 37 | 009251050 | Tube clamp-2 halves | Нет на складе | |
| 37 | 009251080 | Tube clamp-2 halves | Нет на складе | |
| 38 | 270069670 | Emergency hand operation | Нет на складе | |
| 39 | 009190700 | Solenoid coil | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
