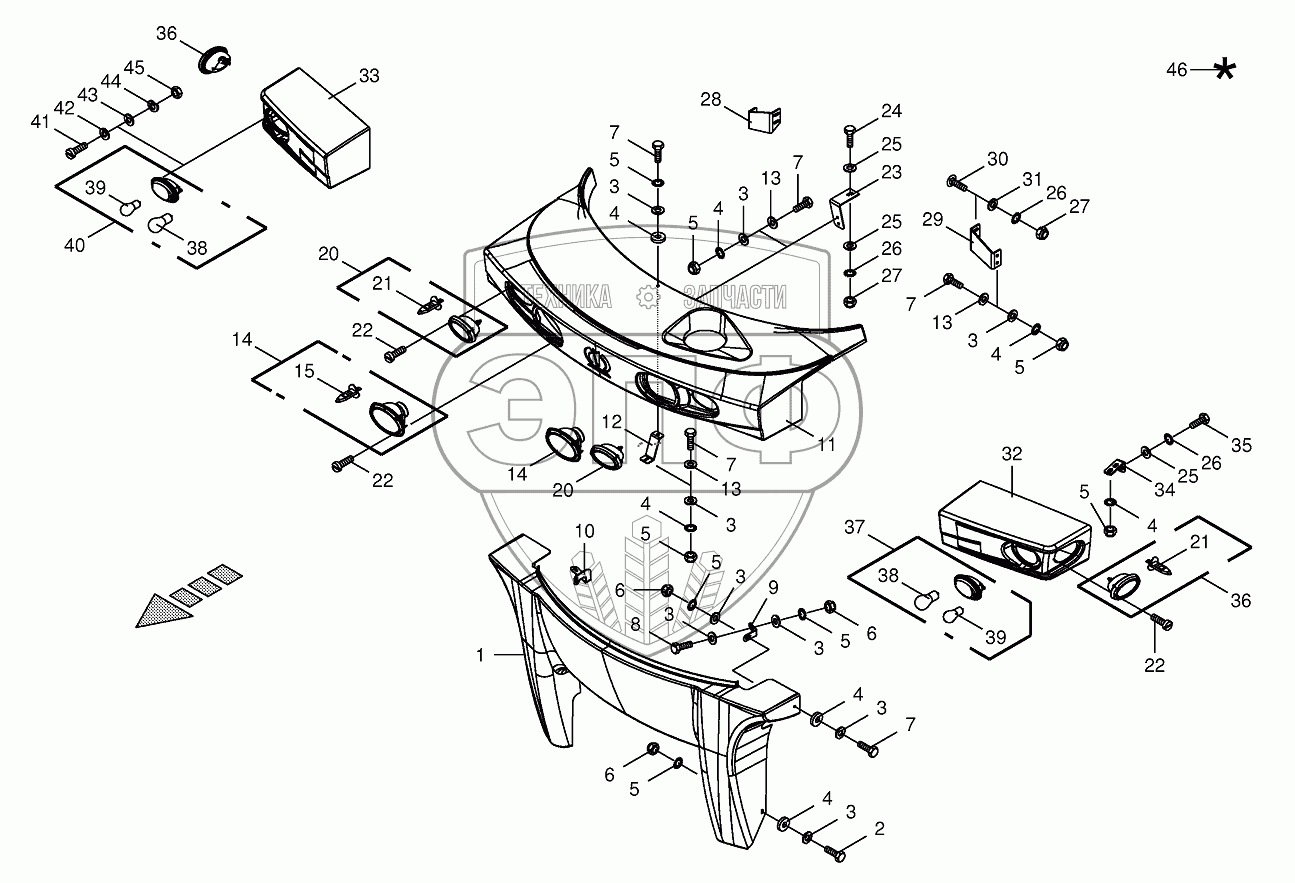

Каталог запасных частей к технике: KRONE BIG-M-420. Front guard/Lighting
/96.gif)
1
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
7
7
7
7
7
8
9
10
11
12
13
13
13
14
14
15
20
20
21
21
22
22
22
23
24
25
25
25
26
26
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270108710 | 270108710 | Lamp HS H4 3-p | Нет на складе | |
| 1 | 200138680 | Front guard-middle below | Нет на складе | |
| 2 | 009010491 | Hex head bolt | Нет на складе | |
| 3 | 009106030 | Washer | Нет на складе | |
| 4 | 900026010 | Washers | Нет на складе | |
| 5 | 009099081 | Detent edged washer | Нет на складе | |
| 6 | 009087060 | Locknut | Нет на складе | |
| 7 | 009006160 | Hex head bolt | Нет на складе | |
| 8 | 009006140 | Hex head bolt | Нет на складе | |
| 9 | 200144530 | Support-left middle | Нет на складе | |
| 10 | 200144510 | Support-right middle | Нет на складе | |
| 11 | 200139141 | Front buffle-middle | Нет на складе | |
| 12 | 200138820 | Support-middle | Нет на складе | |
| 13 | 009104130 | Washer | Нет на складе | |
| 14 | 270058900 | Headlight | Нет на складе | |
| 15 | 009247140 | Bulb | Нет на складе | |
| 20 | 270058890 | Work light | Нет на складе | |
| 21 | 009246880 | Bulb | Нет на складе | |
| 22 | 900013870 | Allen screw | Нет на складе | |
| 23 | 200138830 | Support-middle | Нет на складе | |
| 24 | 009006370 | Hex head bolt | Нет на складе | |
| 25 | 900001210 | Washer | Нет на складе | |
| 26 | 009099091 | Detent edged washer | Нет на складе | |
| 27 | 009087580 | Locknut | Нет на складе | |
| 28 | 200138850 | Support-right middle | Нет на складе | |
| 29 | 200138840 | Support-left middle | Нет на складе | |
| 30 | 009048501 | Coach bolt | Нет на складе | |
| 31 | 009103530 | Washer | Нет на складе | |
| 32 | 200138780 | Front guard-left | Нет на складе | |
| 33 | 200138760 | Front guard-right | Нет на складе | |
| 34 | 002326553 | Support | Нет на складе | |
| 35 | 009006380 | Hex head bolt | Нет на складе | |
| 36 | 270065410 | Work light | Нет на складе | |
| 37 | 270058860 | Flashing light with side light-left | Нет на складе | |
| 38 | 009246930 | Singel filament buld | Нет на складе | |
| 39 | 009246920 | Singel filament buld | Нет на складе | |
| 40 | 270058880 | Flashing light with side light-right | Нет на складе | |
| 41 | 900013890 | Allen screw | Нет на складе | |
| 42 | 900014090 | Washer | Нет на складе | |
| 43 | 009105001 | Washer | Нет на складе | |
| 44 | 009100310 | Spring washer | Нет на складе | |
| 45 | 009082071 | Hex nut | Нет на складе | |
| 46 | 009403750 | Repairing set for plastics- beige | Нет на складе | |
| 46 | 270063970 | Repairing set for plastics-green | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
