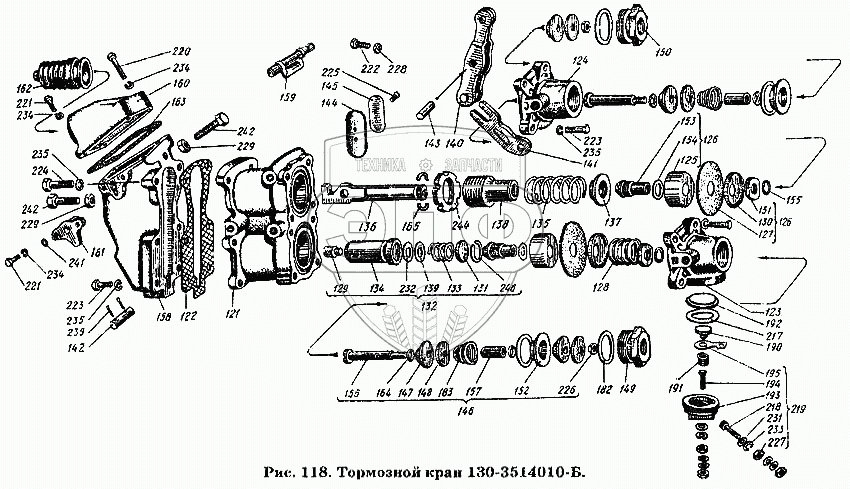

Каталог запасных частей к технике: ХТЗ Т-150К. Тормозной кран 130-3514010-Б
121
122
123
124
125
126
126
127
128
129
130
131
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
152
153
154
155
156
157
158
159
160
161
162
163
164
165
182
183
190
191
192
193
194
195
217
218
219
220
221
221
222
223
223
224
225
226
227
228
229
229
231
232
233
234
234
234
235
235
235
239
241
242
242
244
246
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.64.001-3 | 151.64.001-3 | Пневмосистема | Нет на складе | |
| 120 | 130-3514010-Б | Кран тормозной в сборе | Нет на складе | |
| 121 | 130-3514020-Б | Корпус тормозного крана | Нет на складе | |
| 122 | 130-3514023 | Прокладка корпуса тормозного крана | Нет на складе | |
| 123 | 130-3514032-Б | Крышка тормозного крана нижняя | Нет на складе | |
| 124 | 130-3514033-Б | Крышка тормозного крана верхняя | Нет на складе | |
| 125 | 130-3514067 | Направляющая диафрагмы тормозного крана | Нет на складе | |
| 126 | 130-3514075-Б | Диафрагма тормозного крана в сборе | Нет на складе | |
| 127 | 130-3514080 | Диафрагма тормозного крана | Нет на складе | |
| 128 | 130-3514085 | Пружина поддиафрагменная тормозного крана | Нет на складе | |
| 129 | 130-3514087 | Пятка стакана тормозного крана | Нет на складе | |
| 130 | 130-3514091 | Шайба диафрагмы тормозного крана | Нет на складе | |
| 131 | 130-3514096 | Шайба опорная малой уравновешивающей пружины тормозного крана | Нет на складе | |
| 132 | 130-3514100-Б | Пружина уравновешивающая тормозного крана малая со стаканом в сборе | Нет на складе | |
| 133 | 130-3514101-Б | Пружина уравновешивающая тормозного крана малая | Нет на складе | |
| 134 | 130-3514102-Б | Стакан малой уравновешивающей пружины тормозного крана | Нет на складе | |
| 135 | 130-3514104 | Пружина уравновешивающая тормозного крана большая | Нет на складе | |
| 136 | 130-3514105 | Шток тормозного крана | Нет на складе | |
| 137 | 130-3514107-А | Шайба опорная штока тормозного крана | Нет на складе | |
| 138 | 130-3514108-А | Направляющая штока тормозного крана | Нет на складе | |
| 139 | 130-3514115-Б | Прокладка регулировочная малой уравновешивающей пружины тормозного крана | Нет на складе | |
| 140 | 130-3514140-Б | Рычаг тормозного крана в сборе | Нет на складе | |
| 141 | 130-3514143-Б | Рычаг тормозного крана малый | Нет на складе | |
| 142 | 130-3514146 | Ось малого рычага тормозного крана | Нет на складе | |
| 143 | 130-3514167 | Ось рычага тормозного крана | Нет на складе | |
| 144 | 130-3514175 | Уплотнитель выпускного отверстия тормозного крана | Нет на складе | |
| 145 | 130-3514176 | Крышка выпускного отверстия тормозного крана | Нет на складе | |
| 146 | 130-3514210-А2 | Клапан тормозного крана в сборе | Нет на складе | |
| 147 | 130-3514211 | Конус клапана тормозного крана | Нет на складе | |
| 148 | 130-3514213 | Шайба клапана тормозного крана большая | Нет на складе | |
| 149 | 130-3514215 | Пробка тормозного крана | Нет на складе | |
| 150 | 130-3514217 | Пробка тормозного крана | Нет на складе | |
| 151 | 130-3514219 | Гайка диафрагмы тормозного крана | Нет на складе | |
| 152 | 130-3514232 | Седло клапана | Нет на складе | |
| 153 | 130-3514235-Б | Седло клапана тормозного крана выпускное | Нет на складе | |
| 154 | 130-3514236 | Прокладка выпускного седла клапана тормозного крана | Нет на складе | |
| 155 | 130-3514239 | Кольцо уплотнительное седла клапана тормозного крана | Нет на складе | |
| 156 | 130-3514240-В | Стержень клапана тормозного крана | Нет на складе | |
| 157 | 130-3514243 | Трубка стержня клапана тормозного крана | Нет на складе | |
| 158 | 130-3514251 | Корпус рычагов тормозного крана | Нет на складе | |
| 159 | 130-3514255 | Валик рычага ручного привода тормозного крана | Нет на складе | |
| 160 | 130-3514263 | Крышка корпуса рычагов тормозного крана | Нет на складе | |
| 161 | 130-3514265 | Крышка валика ручного привода тормозного крана | Нет на складе | |
| 162 | 130-3514275-А | Чехол тяги тормозного крана защитный | Нет на складе | |
| 163 | 130-3514279 | Прокладка корпуса рычагов тормозного крана | Нет на складе | |
| 164 | 130-3514285 | Шайба клапана тормозного крана малая | Нет на складе | |
| 165 | 130-3514287 | Полукольцо стопорное опорной шайбы штока тормозного крана | Нет на складе | |
| 182 | 127-3514237-А | Прокладка | Нет на складе | |
| 183 | 127-3514238 | Пружина клапана | Нет на складе | |
| 190 | 120-3720085 | Основание контакта в сборе | Нет на складе | |
| 191 | 120-3720092 | Пружина основания контакта | Нет на складе | |
| 192 | 120-3720095 | Диафрагма включателя света стоп-сигнала | Нет на складе | |
| 193 | 120-3720102 | Контактная колодка | Нет на складе | |
| 194 | 120-3720105 | Болт контактный с контактом в сборе | Нет на складе | |
| 195 | 120-3720112-Б | Шина контактная | Нет на складе | |
| 202 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 | Нет на складе | |
| 217 | 150Ю-3720116 | Прокладка | Нет на складе | |
| 218 | 164-3720111 | Болт сигнала Стоп | Нет на складе | |
| 219 | ВК13-3720100-А | Колодка контактная в сборе | Нет на складе | |
| 220 | 200214-П8 | Болт М6 кл.2х38 ОН 025101-63 | Нет на складе | |
| 221 | 201420-П8 | Болт М6х20 ОН 025102-63 | Нет на складе | |
| 222 | 201425-П8 | Болт М6х32 ОН 025102-63 | Нет на складе | |
| 223 | 201458-П8 | Болт М8 кл.2х25 ОН 025102-63 | Нет на складе | |
| 224 | 201462-П8 | Болт М8 кл.2х35 ОН 025102-63 | Нет на складе | |
| 225 | 220078-П8 | Винт М5х12 ГОСТ 1489-62 | Нет на складе | |
| 226 | 250462-П8 | Гайка | Нет на складе | |
| 227 | 250464-П29 | Гайка | Нет на складе | |
| 228 | 250508-П8 | Гайка М6 кл.2 ГОСТ 5927-51 | Нет на складе | |
| 229 | 250510-П8 | Гайка М8 кл.2 ГОСТ 5927-51 | Нет на складе | |
| 231 | 252003-П29 | Шайба | Нет на складе | |
| 232 | 252007-П8 | Шайба | Нет на складе | |
| 233 | 252133-П2 | Шайба | Нет на складе | |
| 234 | 252134-П2 | Шайба пружинная 6 ОН 025168-63 | Нет на складе | |
| 235 | 252135-П2 | Шайба пружинная 8 ОН 025168-63 | Нет на складе | |
| 239 | 258053-П8 | Шплинт 4х25 ГОСТ 397-66 | Нет на складе | |
| 240 | 260088-П52 | Палец 12х38 ОН 025 196-63 | Нет на складе | |
| 241 | 260305-П8 | Заглушка 16 ГОСТ 3111-46 | Нет на складе | |
| 242 | 301294-П8 | Болт | Нет на складе | |
| 244 | 303193-П8 | Гайка | Нет на складе | |
| 246 | 307710-П2 | Кольцо | Нет на складе | |
| 269 | Шайба 3Т.65Г.05 ГОСТ 6402-70 | Шайба 3Т.65Г.05 ГОСТ 6402-70 | Нет на складе | |
| 270 | Шайба 5Н.65Г ГОСТ 6402-70 | Шайба 5Н.65Г ГОСТ 6402-70 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
